普源示波器调阻抗

发布日期:2023-12-27 11:21:34         浏览数:

  当谈到示波器的调阻抗时,我们进入了电子领域中的一个核心话题。普源示波器是电子工程中常用的仪器,它们不仅能够生成各种波形信号,还可以作为输入信号的检测器。而调节示波器的输入和输出阻抗是确保信号传输和测量准确性的重要步骤之一。

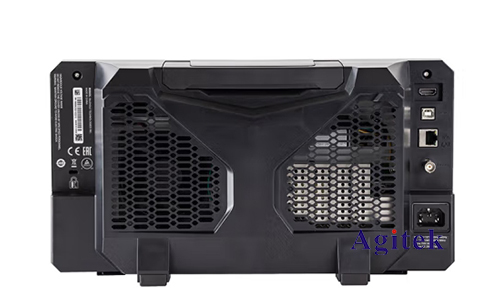

普源示波器调阻抗(图1)

  阻抗调节的概念涉及到电路中的电阻、电感和电容等元件。在示波器中,调整输入和输出的阻抗可以影响信号的幅度、频率响应以及波形的准确性。让我们深入探讨一下这个主题。

  首先,要了解阻抗调节的重要性,我们需要理解阻抗本身。阻抗是电路对交流信号的整体响应,它不仅取决于电阻,还受到电感和电容等元件的影响。对于示波器,输入和输出端口的阻抗影响着外部信号的传输和设备之间的匹配。

  在调节示波器的输入阻抗时,我们通常关注两种不同的模式:50欧姆和高阻抗模式。50欧姆模式是一种常见的设置,适用于匹配具有50欧姆输出阻抗的设备。在这种模式下,示波器的输入阻抗调节为50欧姆,以确保信号的最大传输效率和准确性。另一方面,高阻抗模式通常用于接收高阻抗源的信号,这时示波器的输入阻抗较高,可达到1兆欧姆,以最大程度地减少对被测量电路的干扰。

  调节示波器的输出阻抗同样重要。输出阻抗会影响到信号的传输质量以及连接设备之间的匹配性。通常,输出阻抗需要根据连接的外部设备而进行调整,以确保信号传输的**匹配和稳定性。

  为了正确调节示波器的阻抗,工程师们需要使用专门的测试设备和校准工具。一些示波器具有内置的自动阻抗匹配功能,能够根据外部信号自动调节阻抗,从而简化了调整过程。

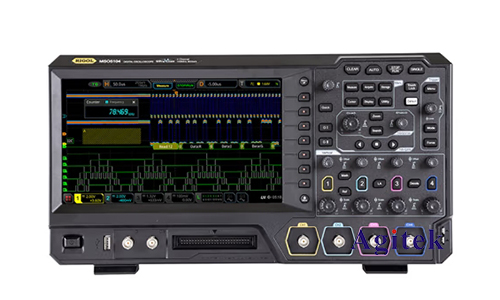

普源示波器调阻抗(图2)

  总的来说,调节示波器的阻抗是确保信号传输和测量精确性的关键步骤。通过理解阻抗的概念以及不同模式下的调节方法,工程师们能够更好地应用示波器,并确保其在各种工作条件下的可靠性和准确性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
