泰克示波器测纹波怎么设置

发布日期:2023-12-28 14:48:52         浏览数:

  泰克示波器(Tektronix Oscilloscope)是一种广泛用于电子测量和测试的仪器,它可以用来观察、分析和测量电信号的波形。测量纹波(也称为纹波电压或纹波噪声)是评估电源或信号质量的重要指标之一。设置泰克示波器来测量纹波需要一些特定的步骤和参数配置。

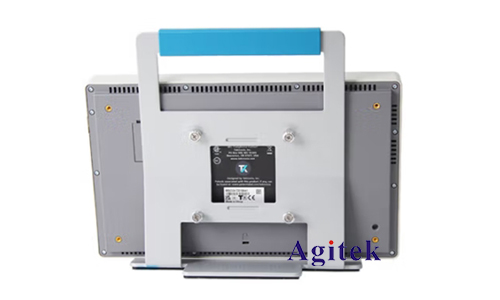

泰克示波器测纹波怎么设置

  1.选择适当的通道和探头:

  -确保选择正确的通道,例如通道1或通道2,以及合适的探头(如1X、10X等)。这取决于所测量信号的特性和幅度范围。

  2.设置水平和垂直控制:

  -调整垂直控制,使波形适当地显示在屏幕上。确保信号波形既不过于扭曲也不过于压缩。

  -设置水平控制,以便适当地观察纹波的周期和频率。可以使用水平控制来调整横向时间尺度,以确保波形在屏幕上完整可见。

  3.触发设置:

  -选择合适的触发方式(例如边沿触发、脉冲触发等),以确保稳定的波形显示在屏幕上。

  -调整触发电平和触发边沿,使波形在屏幕上合适地触发和稳定。

  4.设置测量参数:

  -使用示波器提供的测量功能,选择适当的测量参数来测量纹波。常见的参数包括峰峰值、平均值、有效值等。

  5.降低环境干扰:

  -在测量过程中,确保示波器和测试电路周围的环境没有干扰源,以准确获取纹波的测量结果。

  6.记录和分析数据:

  -记录波形数据以及所测得的纹波数值。可以使用示波器的存储功能将数据保存下来,以便后续分析和比较。

  7.进行分析和改进:

  -分析所得的纹波数据,确定是否满足设定的标准。如果纹波超出了可接受范围,需要进一步调整电路或系统,以改善信号质量和降低纹波。

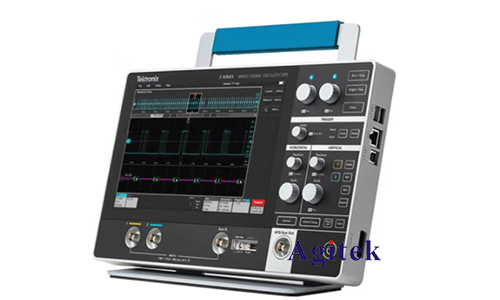

泰克示波器测纹波怎么设置

  在设置泰克示波器测量纹波时,正确选择适当的通道和探头、调整垂直和水平控制、设置触发方式和测量参数,以及降低环境干扰,都是非常重要的步骤。通过仔细执行这些步骤,可以准确地测量纹波并为进一步分析和改进提供有价值的数据,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
