泰克示波器波形补偿怎么调

发布日期:2024-01-02 15:36:36         浏览数:

  泰克示波器波形补偿调节是确保示波器显示准确、清晰波形的重要步骤。调整波形补偿可以消除垂直和水平扫描方向上的误差,使波形在显示屏上呈现出真实的形态。以下是关于如何调节泰克示波器波形补偿的详细指南。

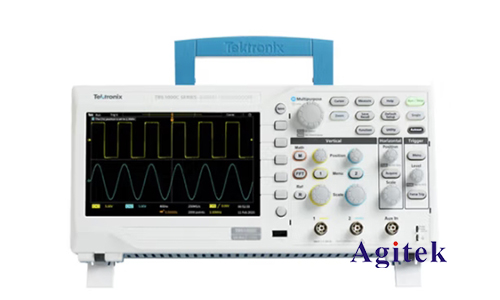

泰克示波器波形补偿怎么调

  了解波形补偿的原理

  波形补偿是调节示波器内部电路以消除垂直和水平方向上的不准确性。垂直补偿调节消除垂直方向上的偏移,而水平补偿调节则纠正水平方向上的偏移。正确调节波形补偿能够保证观察到的波形准确地反映被测量信号的特征。

  准备工作

  1.确保示波器处于安全状态:在调节之前,关闭示波器并等待数分钟,确保电容器放电,以避免触及高压部分。

  2.选择合适的探头:使用适当的探头来连接被测信号和示波器,确保探头与示波器匹配,防止信号失真。

  调节垂直波形补偿

  1.连接探头:将探头连接到示波器的通道输入。使用提供的测试信号源(通常是一个方波信号源)连接探头。

  2.选择测试信号:选择示波器上的测试信号源,并调整幅度和频率以便于观察和调节。

  3.垂直补偿调节:在示波器面板上找到垂直补偿控制。逐步调整垂直补偿旋钮,直到显示的方波信号在屏幕上居中且幅度适中。确保信号波形稳定且没有失真。

  调节水平波形补偿

  1.选择合适的水平扫描速率:在示波器上选择合适的水平扫描速率以确保波形完整显示在屏幕上。

  2.观察水平方向的波形:通过调节水平补偿控制,观察波形在水平方向上的偏移情况。调整水平补偿旋钮,使波形在屏幕上水平对称、稳定且清晰。

  最后的调整

  1.验证调节效果:在进行调整后,再次确认测试信号的波形是否清晰、稳定且居中。

  2.进行实际测量:使用泰克示波器连接实际的被测信号源,验证波形补偿调节是否能够准确反映被测量信号的特征。

  3.记录调节参数:在完成调节后,记录调节参数和任何重要的观察结果。这样可以在需要时参考以确保示波器持续显示准确的波形。

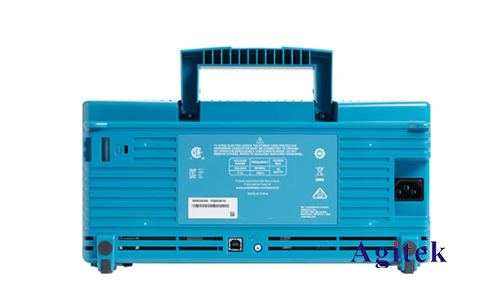

泰克示波器波形补偿怎么调

  调节泰克示波器的波形补偿是确保测量准确性和波形清晰度的重要步骤。正确的补偿调节可以确保示波器准确显示被测信号的特征,为工程和科学应用提供可靠的测量数据,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
