泰克示波器测试阻抗的方法

发布日期:2024-01-08 14:45:28         浏览数:

  泰克示波器是一种广泛应用于电子、通讯、医疗等领域的测试设备,其在测量电路中的阻抗时发挥着重要作用。通过适当的设置和使用,泰克示波器可以准确地测量电路中的阻抗,并帮助工程师和技术人员解决问题和优化设计。以下是关于如何使用泰克示波器测试阻抗的方法。

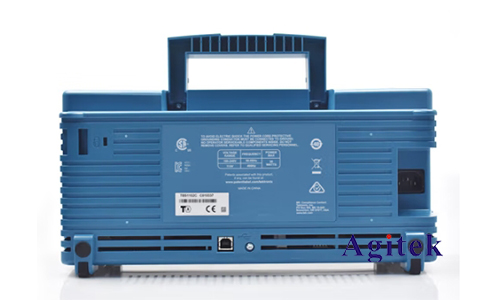

泰克示波器测试阻抗的方法(图1)

  1.理解阻抗

  阻抗是电路对交流电的整体阻力,它由电阻、电感和电容等组成。在实际电路中,阻抗可能非常复杂,因此理解阻抗的概念和组成因素对正确测试至关重要。

  2.选择合适的探头

  使用正确的探头对阻抗测试至关重要。泰克示波器通常配备不同类型的探头,选择适合频率和测试对象的探头是必要的。高频率下可能需要差分探头,而低频率下可能使用标准的探头。

  3.连接电路

  将泰克示波器正确连接到待测试的电路上。这涉及连接示波器的探头,并确保连接正确,以避免误差和损坏设备的风险。

  4.设置示波器

  在泰克示波器上设置适当的测量参数。这包括设置合适的时间和电压范围,选择适当的触发方式和触发电平,以确保获取清晰准确的波形。

  5.进行测试

  启动示波器并记录波形。观察电路中的信号响应,并根据所需的阻抗参数对波形进行分析。

  6.分析结果

  利用示波器提供的工具和功能对测试结果进行分析。测量波形的振幅、频率和相位等参数,并将其用于计算电路的阻抗。

  7.调整和优化

  根据测试结果调整电路设计或参数。通过不断的测试和分析,优化电路以达到所需的阻抗特性。

  8.注意事项

  在进行阻抗测试时,务必小心谨慎。遵循示波器和电路的安全操作规程,避免电击和设备损坏。另外,理解并考虑探头的影响和校准,以确保测试结果的准确性。

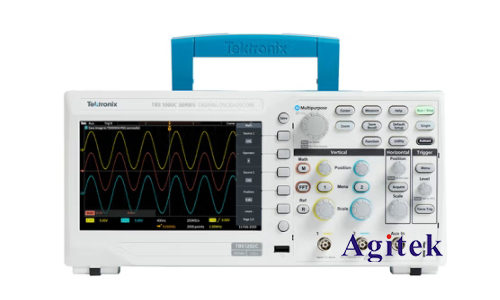

泰克示波器测试阻抗的方法(图2)

  泰克示波器作为一种强大的测试工具,在电路设计和故障排除中发挥着关键作用。正确使用泰克示波器测试阻抗需要理解阻抗的概念,选择合适的探头,正确连接电路,设置适当的测量参数,并对测试结果进行仔细分析和解释。通过这些步骤,工程师和技术人员可以准确地测量和优化电路的阻抗特性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
