普源示波器设置阻抗

发布日期:2024-01-10 15:14:23         浏览数:

  当涉及普源示波器设置阻抗时,这项任务可能对于一些新手来说似乎有些复杂。然而,理解如何正确设置阻抗是确保设备正常运行并获得准确测量结果的关键。让我们深入探讨普源示波器设置阻抗的重要性以及如何进行这一操作。

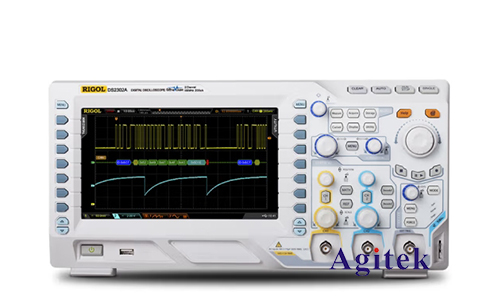

普源示波器设置阻抗(图1)

  普源示波器是一种仪器,用于产生各种波形,如正弦波、方波、三角波等。它还能够提供不同幅度和频率的信号。当我们谈论设置阻抗时,我们实际上是在谈论连接和匹配电路中的电阻、电容和电感。

  首先,了解阻抗的概念是至关重要的。阻抗是电路对交流信号的整体响应,包括电阻、电感和电容。在普源示波器中设置阻抗意味着匹配输出信号和输入信号的负载,确保它们能够有效地传输并准确地显示在示波器屏幕上。

  设置阻抗涉及两个主要方面:输出阻抗和负载阻抗。输出阻抗是指普源示波器输出信号的阻抗,而负载阻抗是连接到普源示波器输出的设备或电路的阻抗。

  一般来说,为了最大限度地传输信号并避免信号失真,输出阻抗应该尽可能地匹配负载阻抗。这意味着需要调整普源示波器的输出阻抗设置,以便与连接的设备或电路匹配。常见的输出阻抗值可能是50欧姆或高阻抗(通常是1兆欧姆)。

  要设置普源示波器的输出阻抗,通常可以在设备的设置菜单中找到选项。选择与您连接设备所需匹配的输出阻抗值。如果不确定应选择哪个阻抗值,通常建议选择50欧姆,因为它是许多设备所使用的常见阻抗。

  同时,确保连接的设备或电路的负载阻抗也与所选的输出阻抗匹配。这有助于减少信号的反射和失真,并确保精确的测量和准确的波形显示。

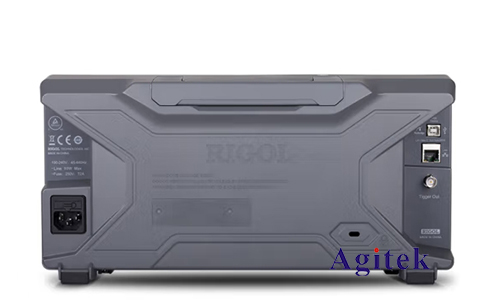

普源示波器设置阻抗(图2)

  总的来说,设置普源示波器的阻抗是确保信号传输和测量准确性的关键步骤。理解阻抗概念,并根据连接设备的需要调整输出阻抗,有助于确保设备正常运行并获得准确的测试结果,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
