安捷伦示波器电压设置

发布日期:2024-01-22 15:04:42         浏览数:

  在电子领域中,示波器是一种不可或缺的工具,用于观察和分析电信号的波形。安捷伦(Agilent)作为示波器领域的领军品牌,其设备在精度和性能方面一直处于领先地位。正确设置示波器的电压参数是确保准确捕获和分析波形的关键步骤之一。本文将深入探讨安捷伦示波器的电压设置技巧,以帮助工程师和技术人员更好地利用这一强大工具。

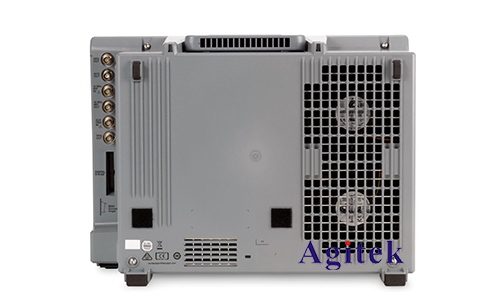

安捷伦示波器电压设置

  1.了解示波器电压范围

  安捷伦示波器通常具有多个可调电压范围,以适应不同信号强度的测量。在设置示波器之前,首先需要了解被测信号的幅度范围。选择一个合适的电压范围,确保被测信号能够完整地显示在示波器屏幕上,同时避免过度放大导致波形失真。

  2.设置垂直缩放和偏移

  安捷伦示波器通常提供垂直缩放和垂直偏移功能。垂直缩放用于调整波形在屏幕上的高度,而垂直偏移则用于调整波形的基准线位置。通过合理使用这两个参数,可以使波形清晰可见,有助于更准确地分析信号的特征。

  3.AC和DC耦合的选择

  示波器通常具有AC(交流耦合)和DC(直流耦合)两种耦合模式。AC耦合可以过滤掉直流分量,使交流信号更易于观察,而DC耦合则显示完整的信号,包括直流分量。根据实际需要选择合适的耦合模式,以确保所观察到的波形符合分析要求。

  4.观察信号的周期性和稳定性

  在设置示波器电压时,注意观察信号的周期性和稳定性。调整水平缩放和水平偏移,确保在示波器屏幕上可以清晰地观察到完整的波形周期。稳定的波形有助于准确分析信号的频率和幅度。

  5.使用触发功能

  安捷伦示波器配备了强大的触发功能,可帮助用户捕获特定事件或波形。在电压设置中,合理使用触发功能可以确保波形在屏幕上稳定显示,使用户更容易进行精确的测量和分析。

  6.确保适当的带宽设置

  安捷伦示波器的带宽设置对于准确捕获高频信号至关重要。在进行电压设置时,确保选择适当的带宽,以避免信号失真和频率混叠的问题。合理匹配带宽可以保证测量结果更加可靠和准确。

  7.校准示波器

  定期校准示波器是确保测量准确性的关键步骤。安捷伦示波器通常提供自动校准功能,通过校准可以确保示波器在各种测量条件下保持准确和可靠。

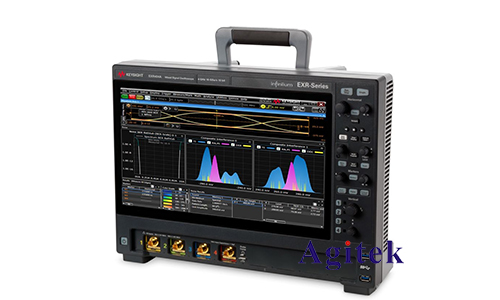

安捷伦示波器电压设置

  通过合理设置示波器的电压参数,工程师和技术人员可以更好地利用安捷伦示波器的强大功能,实现对电信号波形的准确观察和分析。这些电压设置技巧将有助于提高测量的准确性,加速故障诊断过程,为电子工程领域的专业人士提供更多便利和效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
