矢量网络分析仪测介电常数

发布日期:2024-01-24 14:57:25         浏览数:

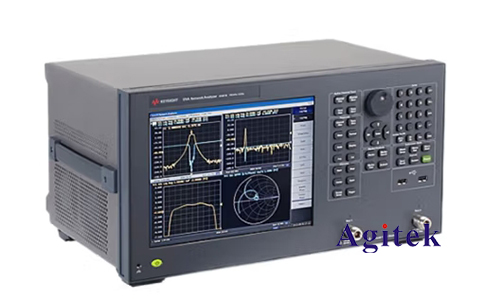

  矢量网络分析仪(Vector Network Analyzer,VNA)是一种广泛用于射频(RF)和微波领域的仪器,用于测量电路中的S参数(散射参数)。在测量介电常数时,通常涉及到对微波材料或器件的特性进行分析。


  以下是使用矢量网络分析仪测量介电常数的一般步骤:

  1.准备样品:确保要测量的材料或器件被制备成适当的形状和尺寸,以便在矢量网络分析仪中进行测量。

  2.连接测试装置:将样品连接到矢量网络分析仪的测试端口。这通常涉及使用合适的连接器和适当的测试夹具,以确保信号的正确传输。

  3.设置测试频率范围:在矢量网络分析仪上设置所需的测试频率范围。介电常数通常是频率相关的,因此你可能需要在感兴趣的频率范围内进行测量。

  4.校准:在测量之前,对矢量网络分析仪进行校准,以确保测量的准确性。校准包括对连接线、适配器和测试夹具等进行校准。

  5.进行S参数测量:使用矢量网络分析仪测量S参数。其中,S11参数通常与反射系数相关,而S21参数通常与透射系数相关。通过测量这些参数,可以获得样品对微波信号的响应。

  6.计算介电常数:通过测量的S参数,可以计算材料的复相对介电常数。这通常需要使用适当的数学模型和公式,考虑到样品的几何形状和其他特性。


  请注意,测量介电常数可能需要使用适当的附加设备,如夹具、夹持装置和校准标准,以确保测量的准确性。此外,根据具体的应用需求,可能需要考虑温度和湿度等环境因素的影响,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
