泰克示波器测试电压的步骤

发布日期:2024-01-30 11:51:29         浏览数:

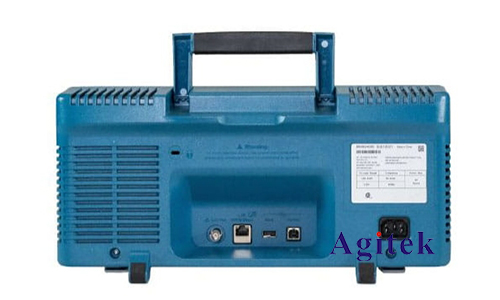

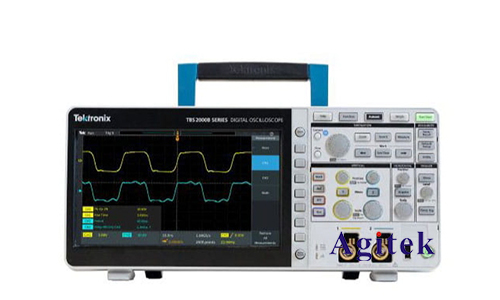

  泰克示波器是一种广泛应用于电子领域的仪器,用于测量和显示电压信号的变化。在使用泰克示波器进行电压测试时,需要按照一定的步骤进行操作,以确保准确、安全地获取所需的电压信息。以下是使用泰克示波器测试电压的一般步骤:


  1.准备工作

  在进行任何测量之前,确保以下准备工作已完成:

  检查示波器:确保泰克示波器处于正常工作状态,屏幕显示正常,探头连接良好。

  选择合适的探头:根据被测电压的幅度范围选择合适的探头。探头的分压比例应适配被测电压,以免损坏示波器。

  检查电源:确保被测电路的电源稳定,波形不会超出示波器的测量范围。

  2.连接示波器

  将探头连接到示波器:将探头的接地夹具连接到电路的地点,将探头的信号夹具连接到电路中要测量的点。

  选择合适的输入通道:如果示波器有多个输入通道,选择一个通道进行电压测量。

  3.设置示波器参数

  设置时间基准:根据被测信号的频率调整示波器的时间基准,以便在屏幕上显示完整的波形。

  设置垂直灵敏度:根据被测电压的幅度范围调整垂直灵敏度,确保波形在屏幕上适当放大。

  选择合适的触发模式:设置触发模式,如边沿触发或脉冲触发,确保波形在屏幕上稳定显示。

  4.调整触发级别

  设置触发级别:根据被测信号的特点,调整触发级别,使波形在屏幕上触发并保持稳定。

  5.测量电压

  观察波形:启动示波器,观察屏幕上显示的波形。确保波形清晰可见,且没有失真。

  测量幅值:使用示波器的测量功能,测量波形的峰峰值、峰值、均方根值等参数,获取所需的电压信息。

  6.记录和分析结果

  记录测量结果:记录测量得到的电压数值,包括幅值、频率等信息。

  分析波形特征:根据波形的形状和特征,分析电路的工作状态,检查是否存在异常或故障。

  7.安全注意事项

  避免高电压:在测量高电压时,确保使用适当的探头和示波器,以避免设备损坏或人身安全受到威胁。

  遵循操作手册:仔细阅读和遵循泰克示波器的操作手册,以确保正确的使用和维护。

  断开电路电源:在连接或断开探头时,确保被测电路处于断电状态,以防止电击或损坏设备。


  通过按照以上步骤进行泰克示波器电压测试,可以确保测量的准确性和安全性。同时,定期校准和维护示波器也是保持其性能稳定的关键。在实际应用中,根据具体情况可能需要进一步调整参数和采取其他措施,以满足特定的测量需求,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
