矢量网络分析仪如何测阻抗

发布日期:2024-01-30 14:10:43         浏览数:

  矢量网络分析仪(Vector Network Analyzer,VNA)是一种先进的电子测试仪器,主要用于测量电路或设备在不同频率下的电学特性,其中之一就是阻抗。在电子领域中,阻抗是描述电路对电流和电压的相互关系的重要参数之一。下面将详细介绍矢量网络分析仪如何测量阻抗的原理和方法。

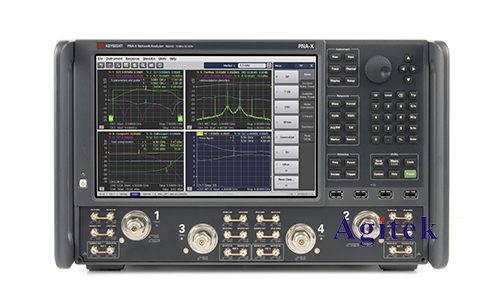

矢量网络分析仪如何测阻抗

  首先,了解阻抗的概念是至关重要的。阻抗是电路对交流信号的阻力,通常包括电阻、电感和电容。在不同的频率下,电路的阻抗会发生变化,因此需要使用矢量网络分析仪进行精确的测量。

  矢量网络分析仪的工作原理是利用其能够同时测量电压和电流的能力。它发送一个知道频率和相位的信号到被测试的设备,然后测量该设备对该信号的响应。通过比较输入和输出的电压和电流的相位和幅度,矢量网络分析仪可以计算出被测设备的阻抗。

  测量阻抗的过程主要分为以下几个步骤:

  1.设定测试频率:在进行阻抗测量之前,需要选择适当的测试频率。矢量网络分析仪通常支持广泛的频率范围,从几千赫兹到数千兆赫兹不等。选择合适的频率取决于被测试设备的特性和应用需求。

  2.连接测试设备:将被测试设备正确连接到矢量网络分析仪的端口。确保连接的稳固性和正确性对于获得准确的测量结果至关重要。

  3.校准矢量网络分析仪:在进行阻抗测量之前,需要对矢量网络分析仪进行校准,以消除测试系统和连接器等因素对测量的影响。常见的校准方法包括开路校准、短路校准和负载校准等。

  4.进行测量:设置矢量网络分析仪以进行阻抗测量。在测量过程中,仪器会向被测试设备发送信号,并测量输入和输出的电压和电流。通过分析这些测量数据,可以计算出被测试设备在选择的频率下的阻抗。

  5.数据分析和结果展示:矢量网络分析仪通常提供丰富的数据分析工具,用于显示和分析测量结果。用户可以查看阻抗的幅频特性、相频特性以及其他相关参数,从而更深入地了解被测试设备的性能。

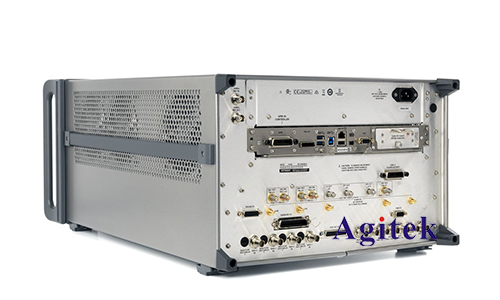

矢量网络分析仪如何测阻抗

  总的来说,矢量网络分析仪是一种强大的工具,能够高效、精确地测量电路和设备的阻抗特性。通过正确的操作和校准,用户可以获取准确、可靠的阻抗测量结果,为电子工程师和研究人员提供了重要的测试手段,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
