普源示波器怎么录制波形

发布日期:2024-01-31 15:44:23         浏览数:

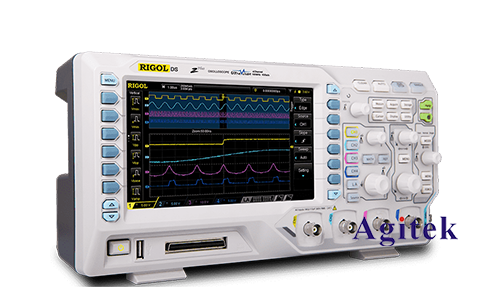

  随着科技的飞速发展,示波器在电子领域中扮演着不可替代的角色。普源示波器作为一款先进的电子测量仪器,具有高精度和多功能性,被广泛应用于电子工程、通信、医疗等领域。其中,波形录制是示波器的一项关键功能,为工程师和科研人员提供了便捷而有效的数据采集手段。在本文中,我们将详细介绍普源示波器波形录制的步骤和注意事项,以帮助用户更好地利用这一功能。


  1.硬件连接与准备

  在进行波形录制之前,首先确保普源示波器与被测电路正确连接。检查电缆、探头等硬件设备,确保连接牢固可靠。另外,检查示波器的设置,确保其工作状态正常。这一步骤的重要性在于保障录制过程中的信号质量和准确性。

  2.示波器基本设置

  在示波器面板上,进行基本的示波器设置。设置水平和垂直刻度,选择合适的触发模式和触发电平。这些设置将决定录制波形的时间范围、分辨率和触发条件。正确的设置对于获取清晰的波形至关重要,用户可以根据具体需求进行调整。

  3.波形触发设置

  波形录制中触发设置是关键的一步。选择适当的触发源和触发边沿,以确保示波器在测量信号时能够在合适的时机进行触发。合理的触发设置有助于避免波形失真和数据采集的不准确。

  4.波形录制操作步骤

  一旦完成基本设置和触发设置,用户可以开始进行波形录制。按下示波器面板上的“Run/Stop”按钮,示波器将开始采集并显示波形。在录制过程中,用户可以根据需要调整水平和垂直刻度,以获取更详细的波形信息。同时,通过示波器的触发设置,确保所需信号能够被正确触发并录制。

  5.存储和分析波形数据

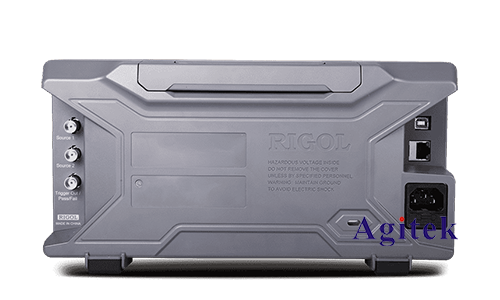

  波形录制完成后,用户可以选择将数据存储在示波器内部或通过外部接口导出。普源示波器通常提供USB、LAN等多种接口,方便用户将数据传输到计算机或其他设备进行进一步的分析和处理。存储波形数据有助于后续的数据比对、趋势分析以及问题排查。

  6.注意事项与技巧

  在进行波形录制时,用户需要注意以下几个方面:

  信号源稳定性:确保被测信号源的稳定性,避免由于信号干扰或波形不稳定导致的录制错误。

  触发设置调整:不同的测量场景可能需要不同的触发设置,用户应根据实际情况进行调整。

  适当的时间范围:设置合适的时间范围,以确保录制到足够长的波形,包含关键的信号信息。


  通过以上步骤,用户可以充分利用普源示波器的波形录制功能,获取准确而详细的电子信号信息。在实际应用中,合理的波形录制对于电子工程师、科研人员等领域的专业人士具有重要意义。希望本文能够为用户更好地理解和使用普源示波器的波形录制功能提供帮助,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
