矢量网络分析仪怎么测试电缆

发布日期:2024-01-31 16:34:57         浏览数:

  随着信息技术的不断发展,电缆作为信息传输的重要媒介在现代社会中扮演着至关重要的角色。为了确保电缆网络的稳定性和性能,矢量网络分析仪成为一种关键的测试工具。本文将探讨矢量网络分析仪在电缆测试中的原理、应用以及操作步骤。


  1.矢量网络分析仪简介

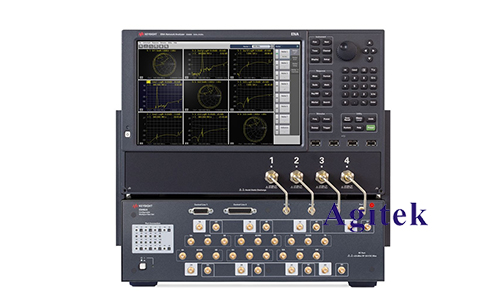

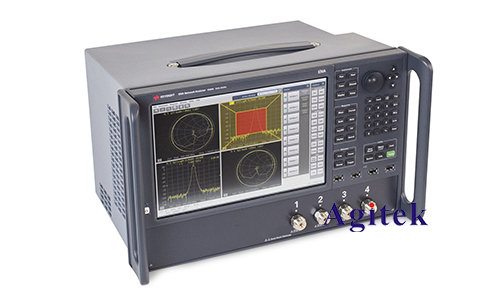

  矢量网络分析仪是一种高级的电子测试仪器,主要用于测量和分析电缆、天线、滤波器等射频(RF)和微波设备的性能。它能够提供频率、幅度、相位等多个参数的精确测量,为工程师和技术人员提供了详尽的信息,以便在电缆系统中进行优化和故障排除。

  2.矢量网络分析仪的原理

  矢量网络分析仪的原理基于反射和传输特性的测量。通过发送测试信号并测量其在电缆系统中的变化,可以获取电缆的响应。这些响应以图形的形式显示,形成称为“矢量网络分析图”(VNA图)的结果。VNA图提供了关于电缆系统中各种信号参数的详细信息,包括幅度、相位、衰减等。

  3.电缆测试的应用

  3.1.频率响应分析

  矢量网络分析仪可用于测量电缆系统对不同频率的响应。这对于确保电缆在设计频率范围内工作十分重要。通过分析频率响应,工程师可以调整电缆系统,以满足特定频率要求。

  3.2.相位失真分析

  相位失真是指信号通过电缆系统时所发生的相位变化。矢量网络分析仪可以精确测量相位失真,帮助工程师了解信号在传输过程中的变化情况。这对于高精度和低延迟的应用尤为重要。

  3.3.端口匹配和阻抗分析

  电缆系统的端口匹配和阻抗匹配对于信号传输的有效性至关重要。矢量网络分析仪可以评估电缆系统的阻抗匹配情况,并帮助工程师调整系统以确保最佳性能。

  4.矢量网络分析仪的操作步骤

  4.1.连接测试设备

  将矢量网络分析仪与待测电缆系统正确连接。确保连接稳固,以防止测量误差。

  4.2.设置测试参数

  在矢量网络分析仪上设置测试的频率范围、功率水平和其他相关参数。这些参数根据具体测试的目的进行调整。

  4.3.执行测试

  启动矢量网络分析仪进行测试,并观察测试结果。通常,结果以图形形式呈现在仪器的屏幕上,可以通过分析图形来了解电缆系统的性能。

  4.4.数据分析和优化

  根据测试结果进行数据分析,并根据需要对电缆系统进行优化。这可能包括调整电缆长度、更改阻抗匹配等。


  矢量网络分析仪作为先进的电子测试工具,为电缆系统的测试和优化提供了强大的支持。通过深入了解电缆的频率响应、相位失真等参数,工程师能够更好地维护和提升电缆网络的性能,确保其在各种应用场景中稳定可靠地工作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
