频谱分析仪和示波器的区别

发布日期:2024-02-05 10:23:10         浏览数:

  在电子测量领域,频谱分析仪和示波器是两个不可或缺的工具,它们在不同的方面发挥着关键的作用。尽管它们都是用于分析电信号的仪器,但它们的原理、功能和应用领域却存在显著的差异。本文将深入探讨频谱分析仪和示波器的区别,帮助读者更好地理解它们各自的特点和应用。


  一、基本原理:

  1.频谱分析仪:

  频谱分析仪是一种用于测量信号频谱特性的仪器。它基于傅里叶变换原理,将时域信号转换为频域信号,显示信号在频率上的分布情况。频谱分析仪可以帮助工程师了解信号的频率成分,识别干扰源,分析调制技术等。它广泛应用于通信、无线电、音频等领域。

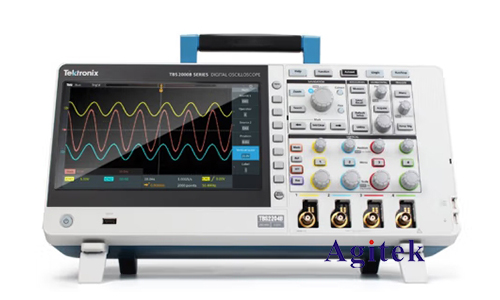

  2.示波器:

  示波器主要用于显示信号的时域波形。它通过测量电压随时间的变化来呈现波形图,帮助工程师分析信号的幅值、周期、频率等特征。示波器适用于检测电路中的故障、验证信号质量、观察脉冲响应等方面,是电子工程师日常工作中不可或缺的工具。

  二、功能特点:

  1.频谱分析仪:

  频率分辨率高:频谱分析仪能够提供高精度的频率分辨率,使用户能够准确地分析信号的频谱分布。

  广谱覆盖:适用于处理宽带信号,可覆盖从直流到射频范围的频率。

  实时性能:现代频谱分析仪通常具有实时采集和分析信号的能力,适用于对动态信号的监测和分析。

  2.示波器:

  时域分辨率高:示波器能够提供高时域分辨率,使用户能够观察到信号的详细波形。

  波形捕获:能够捕获瞬态信号,帮助工程师分析电路中的瞬时现象。

  多通道测量:示波器通常具有多通道功能,允许同时观察和比较多个信号。

  三、应用领域:

  1.频谱分析仪:

  通信领域:用于分析调制、解调过程,检测无线电频谱占用情况。

  音频工程:用于音频信号的频谱分析,帮助调音师调整音频设备。

  射频工程:适用于射频信号的分析和优化,如天线调谐等。

  2.示波器:

  电路调试:用于观察电路中各个部分的波形,帮助发现和解决问题。

  数字信号处理:用于分析数字信号的波形,观察数据传输过程中的时域特性。

  控制系统分析:通过观察控制系统的响应波形,进行系统性能分析。


  频谱分析仪和示波器在电子测量中各自扮演着重要的角色,通过对信号的不同方面进行分析,为工程师提供了全面的信息。频谱分析仪主要关注信号的频率特性,而示波器则主要关注信号的时域波形。工程师在实际应用中需要根据具体任务选择合适的仪器,以便更有效地进行电子系统的设计、调试和维护。这两个工具的协同使用,有助于全面理解和解决电子系统中的各种问题,推动科技的不断发展,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
