如何用示波器测量信号频率

发布日期:2024-02-06 10:32:15         浏览数:

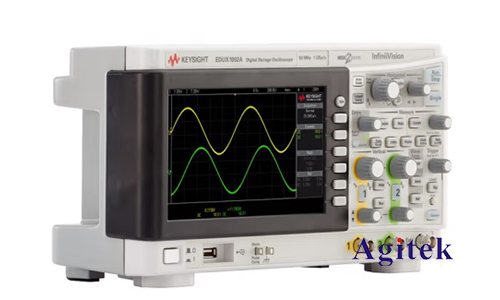

  示波器是电子工程领域中常用的仪器,用于观察、分析和测量电信号的波形特性。在实际工作中,我们经常需要准确测量信号的频率,以确保电路和系统的正常运行。本文将介绍如何使用示波器测量信号频率的方法与步骤,帮助读者更好地掌握这一重要技能。


  一、准备工作:

  在进行频率测量之前,首先需要准备好以下工作:

  1.示波器:确保示波器正常工作,连接好电源和信号源。

  2.信号源:提供待测信号,可以是任何周期性变化的电信号,如正弦波、方波或三角波。

  3.探头:选择合适的探头,通常示波器会配备多种频率范围的探头,选择适合待测信号频率的探头。

  二、设置示波器参数:

  在进行频率测量前,需要正确设置示波器的参数,以确保测量结果的准确性。

  1.时间基准设置:选择适当的时间基准,确保能够清晰地观察到待测信号的波形。较高频率的信号可能需要缩小时间基准。

  2.电压尺度设置:调整垂直尺度,使得待测信号的波形能够完整显示在示波器屏幕上,避免波形被截断或超出屏幕。

  3.触发设置:设置适当的触发方式和触发电平,确保示波器能够稳定地触发待测信号,使波形保持稳定显示。

  三、测量频率的方法:

  一般来说,示波器提供了两种主要的方法来测量信号的频率:时间测量法和周期测量法。

  1.时间测量法:

  -选择一个完整的周期,使用示波器的时间测量功能测量该周期的时间长度。

  -频率(f)等于1除以周期时间(T),即f=1/T。

  2.周期测量法:

  -使用示波器的周期测量功能,直接测量信号的周期长度。

  -频率等于1除以周期,即f=1/T。

  注意:在测量中,要考虑信号的稳定性和准确性。可以通过调整示波器参数、增加触发条件等方式来获得更准确的测量结果。

  四、实际应用与注意事项:

  1.多次测量取平均:为了提高测量的准确性,可以进行多次测量并取平均值,减小误差。

  2.注意信号的稳定性:确保待测信号的稳定性,避免因信号波动引起的测量误差。

  3.选择合适的触发条件:通过调整触发条件,使得信号在示波器屏幕上稳定显示,有利于准确测量。

  4.熟练掌握示波器操作:熟练使用示波器的各种功能,能够更高效地完成信号频率的测量工作。


  使用示波器测量信号频率是电子工程领域中常见的任务,通过正确设置示波器参数和选择合适的测量方法,可以准确、稳定地获取信号的频率信息。在实际工程应用中,这项技能对于确保电路和系统的正常运行至关重要。希望通过本文的介绍,读者能够更加熟练地运用示波器进行频率测量,提高工作效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
