示波器测试电流波形怎么设置

发布日期:2024-02-23 11:57:21         浏览数:

  在电子电路测试中,示波器是一种常用的仪器,它能够帮助工程师们观察和分析电路中的信号波形。而当需要测试电流波形时,正确的设置示波器至关重要。以下将介绍一些示波器测试电流波形的设置技巧。

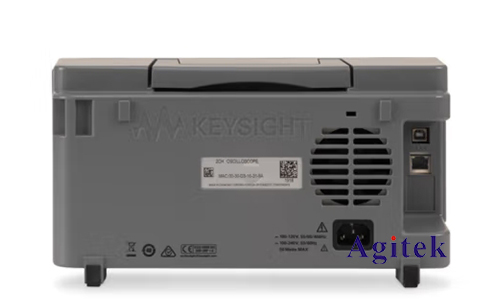

示波器测试电流波形怎么设置(图1)

  一、选择合适的探头

  1.选择匹配的频率范围:根据被测信号的频率范围选择合适的探头,以保证信号的准确采集。

  2.根据电流大小选择探头灵敏度:根据被测电流的幅值选择合适的探头灵敏度,以确保信号在示波器屏幕上显示清晰。

  二、设置示波器参数

  1.设置触发模式:选择合适的触发模式,如边沿触发或脉冲触发,以确保波形稳定地显示在示波器屏幕上。

  2.调整水平和垂直缩放:通过调整水平和垂直缩放,使波形在示波器屏幕上适当地显示,便于观察和分析。

  三、校准示波器

  1.校准探头:在开始测试之前,务必校准探头,确保其性能良好,不会对测试结果产生误差。

  2.校准触发电平:根据被测信号的特点,调整示波器的触发电平,以确保波形稳定地显示在屏幕上。

  四、调整示波器显示模式

  1.选择合适的显示模式:根据测试需求选择合适的显示模式,如时域模式或频域模式,以便更好地观察和分析波形。

  2.调整采样率:根据被测信号的频率调整示波器的采样率,以确保波形能够准确地显示在示波器屏幕上。

  五、记录和分析波形

  1.使用示波器的存储功能:如果需要记录波形或进行进一步分析,可以使用示波器的存储功能,将波形保存下来以备后续使用。

  2.分析波形特征:通过观察波形的特征,如幅值、频率、周期等,进行进一步的分析,以了解电路的工作状态和性能。

  六、安全注意事项

  1.注意电流测量范围:在进行电流测试时,务必注意选择合适的测量范围,避免超出示波器的测量范围而损坏设备。

  2.注意接线正确性:在连接示波器时,务必确保接线正确,避免因接线错误导致测试结果不准确或设备损坏。

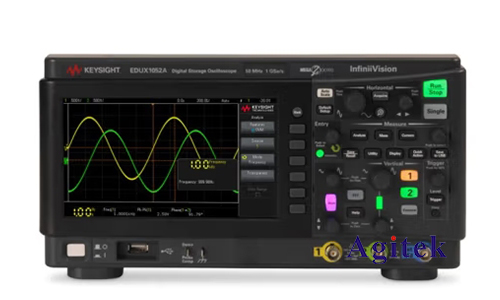

示波器测试电流波形怎么设置(图2)

  综上所述,正确设置示波器对于测试电流波形至关重要。通过选择合适的探头、设置示波器参数、校准示波器、调整显示模式以及记录和分析波形,可以有效地获取准确的测试结果,并确保测试过程安全可靠,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
