普源示波器如何测晶振

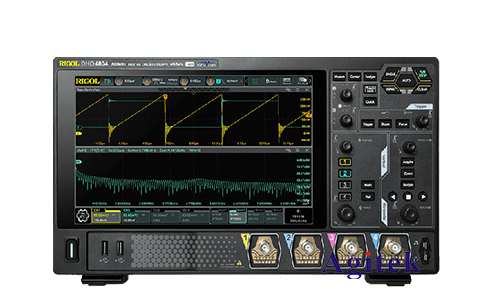

　　普源示波器是一种常用的仪器，用于测量和分析电信号的波形。晶振是一种常见的电子元件，用于产生稳定的高频振荡信号。在电子设计和电路调试中，准确测量晶振的频率和波形是非常重要的。本文将介绍普源示波器如何测量晶振。

　　首先，让我们了解一下晶振的基本原理。晶振是由石英晶体制成的，具有特定的共振频率。当施加电压时，晶振会开始振荡，并产生一个稳定的高频信号。晶振的频率通常以赫兹（Hz）为单位进行测量。晶振的波形通常是一个正弦波，但有时也可能出现其他形状的波形。

　　在测量晶振之前，我们需要准备一些工具和设备。首先是一台普源示波器，它是一种用于测量电信号波形的仪器。普源示波器通常具有多个通道，可以同时测量多个信号。另外，我们还需要一根信号线和一个探头，用于将晶振连接到示波器。

　　在连接晶振到示波器之前，我们需要确认晶振的引脚配置。晶振通常具有两个引脚，分别为输入引脚和输出引脚。输入引脚通常用于提供电压，而输出引脚则用于输出振荡信号。在连接晶振到示波器时，我们需要将晶振的输出引脚连接到示波器的输入通道。

　　连接晶振到示波器后，我们可以开始测量晶振的频率和波形了。首先，我们需要将示波器的触发模式设置为外部触发。这样，示波器将根据晶振的信号来触发波形的显示。接下来，我们需要调整示波器的时间基准，以适当地显示晶振的波形。通常，我们可以选择适当的时间基准范围，并根据需要调整水平和垂直缩放。

　　一旦示波器的设置完成，我们可以开始测量晶振的频率了。我们可以通过读取示波器上的频率测量值来确定晶振的频率。示波器通常具有频率测量功能，可以自动测量输入信号的频率。另外，我们还可以使用示波器的光标功能来手动测量晶振的频率。通过将光标放置在波形周期的起始和结束点上，并读取光标上的时间值，我们可以计算出晶振的频率。

　　除了频率测量，我们还可以使用示波器来观察晶振的波形。通过调整示波器的触发级别和触发边沿，我们可以捕捉到晶振的波形，并在示波器屏幕上显示出来。通过观察波形的形状和幅度，我们可以判断晶振是否正常工作。如果波形出现异常，例如波形失真或幅度变化，可能意味着晶振存在故障或不稳定的问题。

　　在使用普源示波器测量晶振时，还有一些需要注意的事项。首先，我们应该选择适当的探头和信号线，以确保信号的传输质量和准确性。其次，我们需要避免将晶振的输出引脚连接到示波器的高阻抗输入通道，以免影响信号的波形和频率测量。此外，我们还应该注意示波器的设置和校准，以确保测量结果的准确性和可靠性。

　　总结起来，普源示波器是一种非常有用的工具，用于测量和分析电信号的波形。在测量晶振时，我们可以使用示波器来测量晶振的频率和观察其波形。通过正确设置示波器的参数和注意一些细节，我们可以获得准确和可靠的测量结果。希望本文的介绍可以帮助读者更好地理解和应用普源示波器测量晶振，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
