是德DSOX2022A示波器测试纹波方法

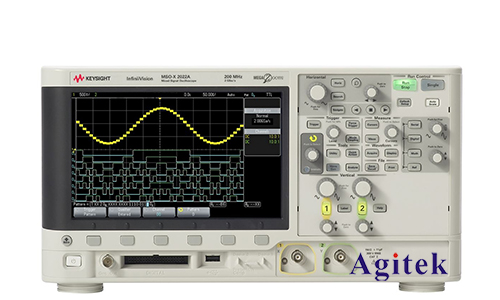

　　纹波测量是电子系统设计中一项重要的任务，它可以表征电源或信号中的不必要噪声和干扰。是德科技DSOX2022A示波器是一款功能强大的测量仪器，具有广泛的纹波测量功能。本文将详细介绍DSOX2022A示波器纹波测试方法，包括设置、测量和分析步骤。

　　设置示波器

　　1.连接被测设备：将被测设备的输出连接到示波器的输入通道。

　　2.设置时间基：选择合适的采样率和时间基设置，以捕获纹波的细节。

　　3.设置触发：设置触发条件，以确保捕获稳定的纹波波形。

　　4.设置垂直灵敏度：调整垂直灵敏度，以获得清晰的纹波波形。

　　测量纹波

　　1.选择测量功能：在示波器的测量菜单中，选择纹波测量功能。

　　2.设置测量参数：设置纹波测量参数，包括测量范围、滤波器设置和测量时间。

　　3.开始测量：启动测量，示波器将计算纹波幅值和频率。

　　分析测量结果

　　1.查看纹波波形：示波器将显示被测信号的纹波波形。

　　2.检查纹波幅值：纹波幅值表示纹波的峰峰值电压或电流。

　　3.检查纹波频率：纹波频率表示纹波的频率分量。

　　4.分析纹波谐波：示波器可以显示纹波的谐波分量，这有助于识别纹波的来源。

　　高级纹波测量

　　DSOX2022A示波器还提供了一些高级纹波测量功能，包括：

　　谐波分析：示波器可以计算纹波中每个谐波分量的幅值和相位。

　　噪声分析：示波器可以计算纹波中的噪声分量，包括均方根噪声和功率谱密度。

　　纹波调制分析：示波器可以分析纹波的调制特性，例如幅度调制和频率调制。

　　应用

　　DSOX2022A示波器的纹波测量功能可用于广泛的应用，包括：

　　电源纹波测量：测量电源输出中的纹波，以确保符合规格。

　　信号完整性分析：分析信号中的纹波，以识别噪声和干扰源。

　　EMI/EMC测试：测量电子设备发出的纹波，以确保符合电磁兼容性标准。

　　故障排除：识别和诊断电子系统中的纹波问题。

　　是德DSOX2022A示波器是一款功能强大的纹波测量仪器，具有广泛的测量功能和高级分析能力。通过遵循本文介绍的步骤，用户可以准确高效地测量和分析纹波，从而确保电子系统的设计和性能符合要求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
