泰克MDO3102混合域示波器测试电流波形怎么设置

发布日期:2024-04-01 15:13:20         浏览数:

  泰克MDO3102混合域示波器是一款功能强大的测量仪器,可同时测量电压和电流波形。本文将详细介绍如何使用MDO3102设置电流波形测量。

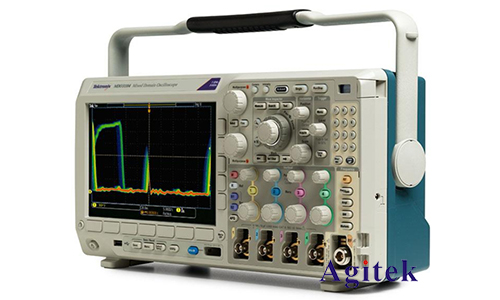

泰克MDO3102混合域示波器测试电流波形怎么设置(图1)

  设置电流探头

  1.选择合适的电流探头。MDO3102支持各种电流探头,包括钳形电流探头和分流器电流探头。

  2.将电流探头连接到示波器的电流输入端子上。

  3.设置探头衰减比。探头衰减比通常为10:1或100:1,表示探头将输入电流缩小10倍或100倍。

  4.校准探头。使用已知电流源校准探头,以确保准确的测量。

  设置示波器

  1.打开示波器并进入“测量”菜单。

  2.选择“电流”测量类型。

  3.设置垂直灵敏度。垂直灵敏度决定波形在屏幕上的垂直刻度。

  4.设置时间基准。时间基准决定波形在屏幕上的水平刻度。

  5.触发示波器。触发设置用于确定示波器何时开始采集数据。

  测量电流波形

  1.将被测设备连接到电流探头。

  2.施加激励信号或操作被测设备。

  3.观察示波器屏幕上的电流波形。

  4.使用示波器的测量工具测量电流波形的幅度、频率和其他参数。

  高级设置

  带宽限制:带宽限制可减少高频噪声,提高波形清晰度。

  平均:平均可减少随机噪声,提高波形稳定性。

  数学运算:MDO3102支持数学运算,例如加法、减法和乘法,可用于分析电流波形。

  数据记录:MDO3102可以记录电流波形数据,以便以后分析。

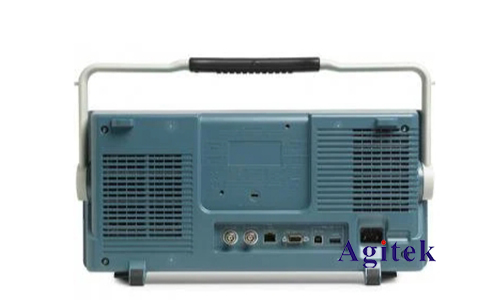

泰克MDO3102混合域示波器测试电流波形怎么设置(图2)

  通过遵循本文中概述的步骤,用户可以轻松设置泰克MDO3102混合域示波器以测试电流波形。通过了解电流波形的特征,工程师和技术人员可以诊断电路问题、优化系统性能并确保安全可靠的操作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
