泰克mdo32示波器测电压的使用方法

发布日期:2024-04-02 10:47:56         浏览数:

  泰克MDO32示波器是一款功能强大的测量仪器,广泛应用于电子设计、测试和故障排除领域。其中,电压测量是示波器最基本和重要的功能之一。本文将详细介绍泰克MDO32示波器进行电压测量的使用指南,包括设置、测量技巧和注意事项。

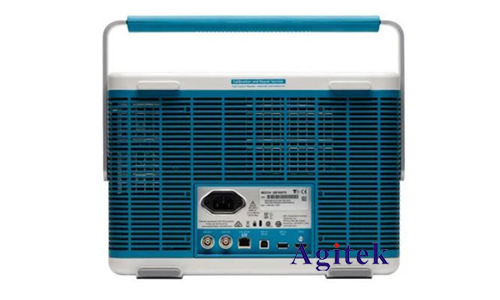

泰克mdo32示波器测电压的使用方法(图1)

  设置

  1.连接探头:将探头连接到示波器的输入通道。确保探头接地线与示波器接地端正确连接。

  2.选择通道:选择要进行电压测量的通道。MDO32示波器支持多通道测量,可以同时测量多个信号的电压。

  3.设置垂直刻度:调整垂直刻度,以确保信号波形在示波器屏幕上清晰显示。刻度可以设置成伏特/格或伏特/除。

  4.设置水平刻度:调整水平刻度,以确定信号波形的时域范围。刻度可以设置成秒/格或秒/除。

  5.开启自动测量:开启示波器的自动测量功能,可以自动测量波形的峰值、谷值、均值、频率等参数。

  测量技巧

  1.选择合适的探头:根据被测信号的电压范围和频率选择合适的探头。对于低电压、高频率信号,使用高阻抗探头;对于高电压、低频率信号,使用低阻抗探头。

  2.正确放置探头:探头尖端应接触被测点的金属部分,并确保接触良好。避免接触绝缘层或其他非导电材料。

  3.使用示波器光标:示波器光标可以用来测量波形的特定点电压。通过移动光标到波形上,可以读取光标所在点的电压值。

  4.利用自动测量功能:自动测量功能可以快速准确地测量波形的各种参数,包括峰值、谷值、均值、频率等。

  5.观察波形形状:通过观察波形形状,可以判断信号是否存在失真、噪声或其他异常情况。

  注意事项

  1.安全第一:在进行电压测量时,务必遵守安全操作规程。高电压测量存在触电风险,应佩戴绝缘手套和使用绝缘工具。

  2.探头接地:确保探头接地线与示波器接地端正确连接,以避免测量误差和安全隐患。

  3.避免过载:被测信号的电压不得超过探头的额定电压范围。过载会损坏探头或示波器。

  4.共模抑制:示波器在测量差分信号时,可能存在共模干扰。共模抑制功能可以消除共模干扰,提高测量精度。

  5.校准:定期对示波器和探头进行校准,以确保测量精度和可靠性。

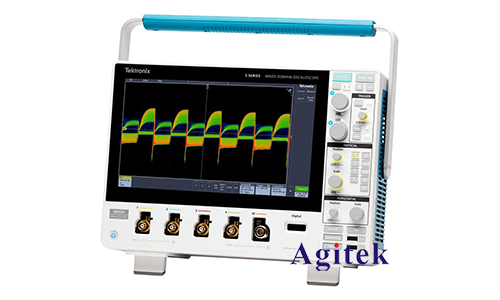

泰克mdo32示波器测电压的使用方法(图2)

  泰克MDO32示波器电压测量功能强大,操作简便。通过正确设置、掌握测量技巧和注意注意事项,可以准确可靠地测量各种信号的电压。熟练掌握泰克MDO32示波器的电压测量功能,将极大地提高电子设计、测试和故障排除的效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
