普源示波器如何设置触发源

发布日期:2024-04-07 14:05:32         浏览数:

  触发源是示波器的一项关键功能,用于稳定和同步波形显示。通过正确设置触发源,用户可以捕捉和分析感兴趣的信号,并排除不需要的噪声和干扰。普源示波器提供了一系列触发源设置,以满足各种应用需求。本文将详细介绍普源示波器触发源的设置步骤,帮助用户充分利用其功能。

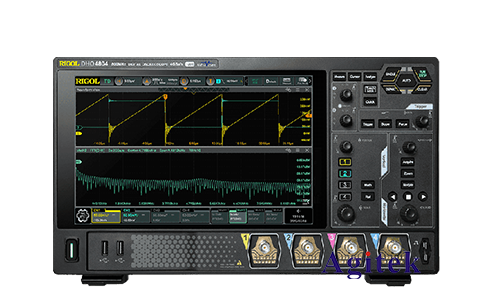

普源示波器如何设置触发源(图1)

  触发源类型

  普源示波器支持多种触发源类型,包括:

  边缘触发:当信号穿越预定义的电压电平时触发。

  脉冲触发:当信号宽度满足特定条件时触发。

  视频触发:用于同步和捕捉视频信号。

  斜率触发:当信号斜率满足特定条件时触发。

  逻辑触发:用于触发数字信号。

  触发源设置步骤

  1.选择触发源类型

  ***选择与待测量信号相匹配的触发源类型。例如,对于周期性信号,边缘触发通常是合适的。对于脉冲信号,脉冲触发更合适。

  2.设置触发电平

  触发电平是触发器触发所需的信号电压。对于边缘触发,设置触发电平以检测信号的上升沿或下降沿。对于脉冲触发,设置触发电平以检测脉冲的高电平或低电平。

  3.设置触发斜率

  触发斜率指定信号斜率的极性。对于边缘触发,设置触发斜率以检测正斜率(上升沿)或负斜率(下降沿)。对于斜率触发,设置触发斜率以检测正斜率或负斜率。

  4.设置触发模式

  触发模式指定触发器如何响应信号。普源示波器提供以下触发模式:

  自动:示波器会自动查找并触发信号。

  正常:示波器会在触发电平处触发信号。

  单次:示波器只触发一次,然后停止。

  5.设置触发耦合

  触发耦合指定如何将触发信号与示波器输入信号耦合。普源示波器提供以下触发耦合模式:

  DC:触发信号与输入信号直接耦合。

  AC:触发信号与输入信号电容耦合,去除低频分量。

  HF:触发信号与输入信号高频耦合,去除低频分量和高频噪声。

  6.设置触发延迟

  触发延迟指定在触发事件发生后示波器开始捕获波形的时间。这对于在捕获感兴趣的信号之前排除不需要的噪声或干扰非常有用。

  高级触发功能

  除了基本触发源设置外,普源示波器还提供高级触发功能,以增强触发控制:

  Runt触发:用于触发幅度低于预定义阈值的脉冲。

  窗口触发:用于触发符合特定时间和电压条件的信号。

  逻辑触发:用于触发数字信号的特定逻辑状态或模式。

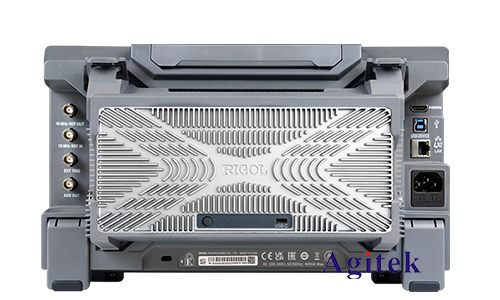

普源示波器如何设置触发源(图2)

  通过正确设置触发源,用户可以优化普源示波器的性能,准确捕捉和分析感兴趣的信号。本文详细介绍了触发源设置步骤和高级触发功能,使用户能够充分利用示波器的功能,进行可靠和高效的测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
