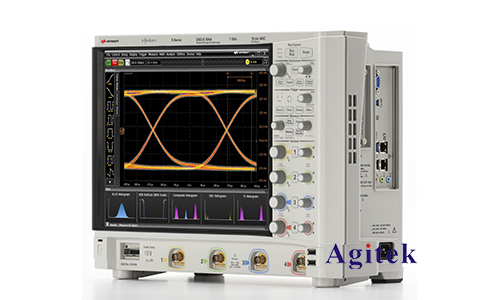

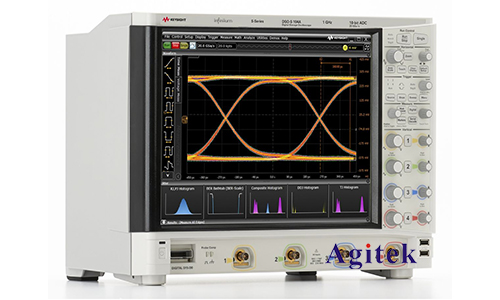

是德DSOS104A示波器测试纹波方法

　　纹波是电子系统中常见的一种噪声，它会影响系统的性能和稳定性。示波器是测量纹波的常用工具，本文将介绍如何使用是德DSOS104A示波器测试纹波。

　　测量设置

　　1.连接示波器：将示波器探头连接到待测电路的输出端。

　　2.设置时间基：选择适当的时间基设置，以捕获纹波的周期性变化。

　　3.设置电压范围：调整电压范围，以确保纹波信号清晰可见。

　　4.启用平均：启用平均功能，以减少噪声并改善测量精度。

　　测量步骤

　　1.观察波形：观察示波器屏幕上的波形，确定纹波的形状和频率。

　　2.测量峰峰值：使用示波器的测量功能，测量纹波的峰峰值电压（Vp-p）。

　　3.测量RMS值：如果示波器支持RMS测量，则可以使用此功能测量纹波的RMS值。

　　4.计算纹波系数：纹波系数定义为纹波RMS值与直流输出电压之比。

　　分析结果

　　1.比较纹波系数：将测量的纹波系数与系统要求进行比较，以确定系统是否符合规范。

　　2.识别纹波源：根据纹波的频率和形状，可以推断纹波的可能源头，例如电源噪声、负载变化或电路设计缺陷。

　　3.采取纠正措施：根据纹波源，采取适当的措施来减少或消除纹波，例如使用滤波器、改进电源设计或优化电路布局。

　　高级测量

　　1.频谱分析：使用示波器的频谱分析功能，可以分析纹波的频率成分，识别特定频率的噪声源。

　　2.谐波测量：谐波测量可以确定纹波中特定谐波分量的幅度，这对于分析非正弦波纹波非常有用。

　　3.触发设置：使用触发设置，可以捕获特定纹波事件或条件，例如纹波超过某个阈值时。

　　使用是德DSOS104A示波器测试纹波是一个相对简单的过程。通过遵循上述步骤，可以准确测量纹波的幅度和频率，并分析纹波的可能源头。通过纠正措施，可以减少或消除纹波，从而改善电子系统的性能和稳定性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
