泰克示波器测24v电源

　　在电子系统的设计和调试过程中，电源的稳定性和准确性至关重要。泰克示波器作为一种功能强大的测量工具，可以精确测量电源的各种参数，为工程师提供深入的分析和故障排除能力。本文将详细介绍使用泰克示波器测量24V电源的步骤和注意事项，帮助工程师获得准确可靠的测量结果。

　　仪器准备

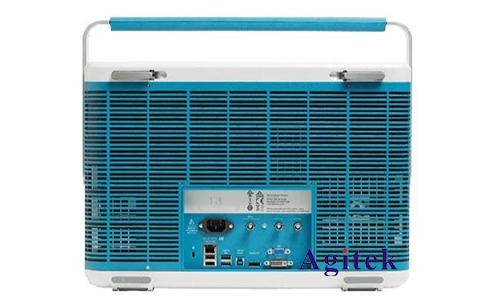

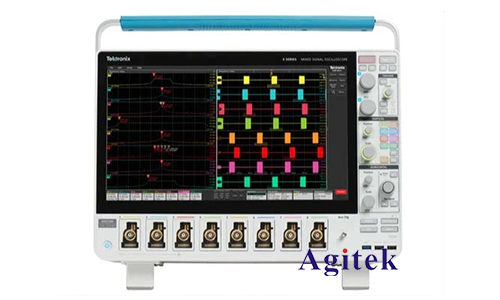

　　泰克示波器（例如泰克MSO6系列）

　　高压探头（例如泰克P6015A）

　　接地线

　　测量步骤

　　1.连接探头

　　将高压探头连接到示波器的输入通道。确保探头接地线连接到电源的接地端。

　　2.设置示波器

　　将示波器的垂直量程设置为24V/div或更高，以确保信号在屏幕上清晰显示。

　　将示波器的水平时间基设置为适合电源频率的时间范围。例如，对于50Hz电源，设置时间基为20ms/div。

　　启用示波器的自动触发功能，以确保触发稳定。

　　3.测量电压

　　将探头连接到电源的输出端。

　　观察示波器屏幕上的波形。波形的峰值电压即为电源输出电压。

　　测量波形的峰峰值电压，以确定电源的纹波和噪声水平。

　　4.测量频率

　　使用示波器的频率测量功能测量电源的频率。

　　确保示波器的触发电平设置正确，以捕获稳定的波形。

　　测量波形的周期，并计算频率为：频率=1/周期。

　　5.测量相位

　　如果需要测量电源与另一个信号的相位差，可以使用示波器的相位测量功能。

　　连接第二个探头到参考信号。

　　启用示波器的XY模式，并观察两个信号之间的相位差。

　　注意事项

　　安全第一：在测量高压电源时，务必遵守安全规定。使用高压探头和接地线，并远离裸露的导线。

　　探头选择：选择具有适当电压范围和带宽的高压探头。

　　接地连接：确保探头接地线牢固连接到电源的接地端，以消除共模噪声。

　　触发设置：正确的触发设置对于获得稳定的波形至关重要。使用自动触发功能或设置适当的触发电平。

　　测量精度：示波器的测量精度受探头和示波器本身的误差影响。使用校准的探头和示波器，以确保准确的测量结果。

　　应用示例

　　泰克示波器测量24V电源的应用广泛，包括：

　　电源设计验证：验证电源的输出电压、频率和纹波是否符合设计要求。

　　故障排除：诊断电源故障，例如电压波动、频率漂移或噪声过大。

　　系统集成：测量电源与其他系统组件之间的相位关系，以确保正确的操作。

　　泰克示波器是测量24V电源的理想工具，它提供精确的测量结果和深入的分析能力。通过遵循本文介绍的步骤和注意事项，工程师可以有效地使用泰克示波器来表征电源的性能，确保电子系统的可靠性和稳定性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
