罗德与施瓦茨示波器RTB2004测晶振波形

发布日期:2024-04-15 14:55:27         浏览数:

  示波器是电子测量领域中不可或缺的工具,广泛应用于信号分析、故障诊断和电路调试等方面。罗德与施瓦茨(Rohde&Schwarz)作为全球领先的电子测量仪器制造商,其RTB2004示波器以其高精度、高性能和易用性而著称。本文将重点介绍RTB2004示波器在晶振波形测量中的应用,并详细阐述其测量原理、操作步骤和注意事项。

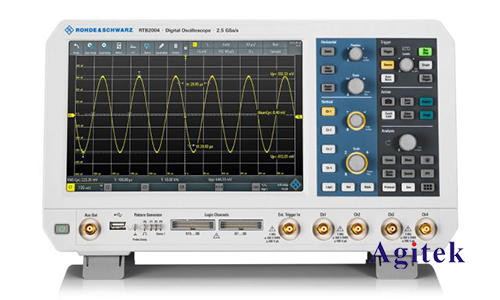

罗德与施瓦茨示波器RTB2004测晶振波形(图1)

  测量原理

  晶振(水晶振荡器)是一种利用石英晶体的压电效应产生稳定频率信号的电子器件。当晶体受到电场作用时,会产生机械振动,同时产生与振动频率相对应的电信号。RTB2004示波器通过其高阻抗探头连接到晶振的输出端,采集晶振产生的电信号,并将其显示在示波器屏幕上。

  操作步骤

  1.连接示波器:将RTB2004示波器的高阻抗探头连接到晶振的输出端。

  2.设置示波器:设置示波器的时基和幅度范围,以确保波形能够清晰显示。

  3.触发设置:选择合适的触发方式,如边缘触发或视频触发,以稳定波形显示。

  4.测量波形:观察示波器屏幕上的波形,测量波形的频率、幅度、上升时间、下降时间等参数。

  注意事项

  1.探头选择:晶振输出信号的幅度通常较小,因此需要使用高阻抗探头,以避免对晶振电路产生影响。

  2.接地连接:示波器的探头地线必须可靠连接到晶振电路的公共地,以确保测量准确性。

  3.屏蔽措施:晶振输出信号容易受到外部干扰,因此需要采取适当的屏蔽措施,如使用屏蔽电缆或屏蔽箱。

  4.温度影响:晶振的频率受温度影响,因此在测量时需要考虑温度变化对测量结果的影响。

  应用实例

  RTB2004示波器在晶振波形测量中具有广泛的应用,例如:

  1.晶振频率测量:测量晶振输出信号的频率,验证晶振是否达到标称值。

  2.波形畸变分析:观察晶振波形的形状,分析是否存在畸变或谐波成分,判断晶振的健康状况。

  3.上升时间和下降时间测量:测量晶振输出信号的上升时间和下降时间,评估晶振的瞬态响应特性。

  4.抖动分析:分析晶振输出信号的抖动情况,判断晶振的稳定性和可靠性。

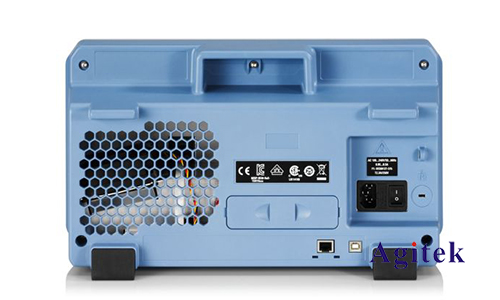

罗德与施瓦茨示波器RTB2004测晶振波形(图2)

  罗德与施瓦茨RTB2004示波器凭借其高精度、高性能和易用性,是晶振波形测量领域的理想选择。通过以上介绍的测量原理、操作步骤和注意事项,工程师可以利用RTB2004示波器准确、高效地测量晶振波形,为电子产品的设计、调试和维护提供可靠的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
