罗德与施瓦茨示波器rtm3004抓取软启动波形

　　在电子系统设计中，软启动是一种至关重要的技术，用于控制设备在通电时的启动过程。通过逐渐增加电源电压或电流，软启动可以防止过大的浪涌电流和电压，从而保护敏感组件并延长系统寿命。为了验证和优化软启动电路，需要使用示波器来捕获和分析相关波形。罗德与施瓦茨RTM3004示波器凭借其出色的性能和丰富的功能，非常适合这项任务。

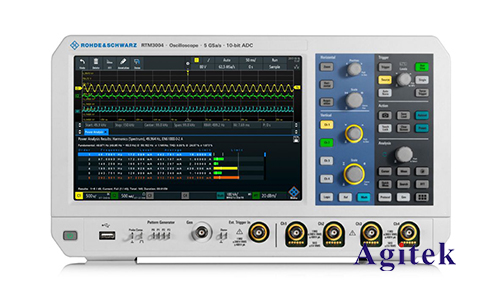

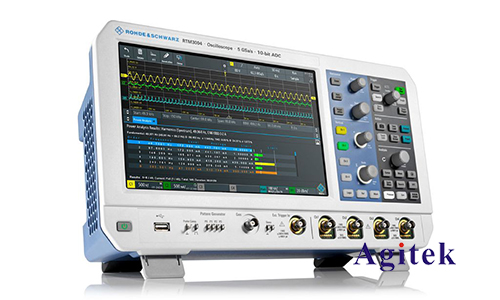

　　RTM3004示波器的特点

　　RTM3004示波器是一款高性能数字示波器，具有以下特点：

　　4个模拟通道，带宽最高可达500 MHz

　　采样率高达5 GSa/s

　　10.1英寸高清电容式触摸屏

　　直观的图形用户界面

　　丰富的触发和测量功能

　　软启动波形捕获

　　要使用RTM3004示波器捕获软启动波形，需要执行以下步骤：

　　1.连接示波器：将示波器的探头连接到被测电路的电源电压或电流测量点。

　　2.设置触发：配置示波器的触发条件，以捕获软启动过程的开始或结束。例如，可以使用边缘触发，当电源电压或电流达到特定阈值时触发。

　　3.调整时基：设置示波器的时基，以确保捕获的波形具有足够的细节。对于软启动过程，通常需要使用较长的时基设置，例如10 ms/div或更长。

　　4.捕获波形：按下示波器的“运行”按钮开始捕获波形。

　　波形分析

　　捕获软启动波形后，可以使用RTM3004示波器的测量功能进行分析。这些功能包括：

　　电压和电流测量：测量电源电压或电流的幅度、峰值、均值和纹波。

　　时间测量：测量软启动过程的上升时间、下降时间和持续时间。

　　FFT分析：对波形进行傅里叶变换，以分析其频谱成分。

　　优化软启动电路

　　通过分析软启动波形，可以识别和优化软启动电路的性能。例如：

　　减少浪涌电流：如果捕获的波形显示过大的浪涌电流，则可以调整软启动电阻或电容的值以降低浪涌电流。

　　缩短上升时间：如果上升时间太长，则可以调整软启动电路的反馈环路以缩短上升时间。

　　消除振荡：如果捕获的波形显示振荡，则可以调整软启动电路的阻尼器以消除振荡。

　　罗德与施瓦茨RTM3004示波器是一款功能强大的工具，非常适合捕获和分析软启动波形。通过其出色的性能和丰富的功能，RTM3004示波器可以帮助工程师验证和优化软启动电路，从而提高电子系统的可靠性和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
