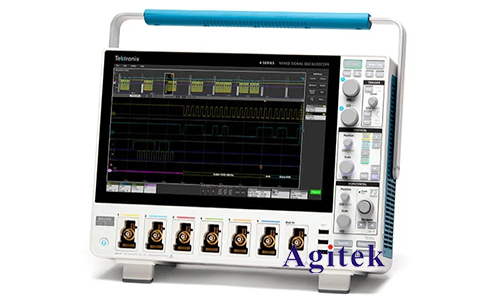

泰克MSO44混合信号示波器测试纹波方法

　　纹波是电子系统中常见的一种噪声类型，它会影响系统的性能和可靠性。因此，测量和分析纹波非常重要。泰克MSO44混合信号示波器是一款功能强大的仪器，可用于测量和分析纹波。本文将详细介绍使用泰克MSO44混合信号示波器测试纹波的方法。

　　测量纹波的步骤

　　1.连接示波器

　　将示波器的探头连接到被测电路的电源线上。确保探头正确接地，以获得准确的测量结果。

　　2.设置示波器

　　将示波器的垂直灵敏度设置为合适的水平，以便清晰地观察纹波。将示波器的水平时间基设置为合适的速率，以便观察纹波的频率和幅度。

　　3.启用纹波测量功能

　　泰克MSO44混合信号示波器具有内置的纹波测量功能。启用此功能后，示波器将自动计算纹波的幅度和频率。

　　4.测量纹波

　　观察示波器屏幕上的纹波波形。纹波的幅度将显示在示波器屏幕上。纹波的频率也可以从示波器屏幕上读取。

　　5.分析纹波

　　分析纹波的幅度和频率，以确定其对系统的影响。纹波的幅度应尽可能低，以避免对系统性能产生负面影响。纹波的频率也应尽可能低，以避免与其他系统组件产生共振。

　　高级纹波测量

　　除了基本纹波测量外，泰克MSO44混合信号示波器还支持高级纹波测量功能。这些功能包括：

　　纹波噪声分析：此功能可用于分析纹波噪声的功率谱密度。

　　纹波谐波分析：此功能可用于分析纹波谐波的幅度和频率。

　　纹波趋势分析：此功能可用于分析纹波随时间的变化趋势。

　　这些高级纹波测量功能可用于更深入地了解纹波的特性，并帮助工程师识别和解决纹波问题。

　　应用

　　泰克MSO44混合信号示波器可用于测试各种电子系统中的纹波，包括：

　　电源

　　电机驱动器

　　变频器

　　开关模式电源

　　通过测量和分析纹波，工程师可以确保电子系统正常工作并满足性能要求。

　　泰克MSO44混合信号示波器是一款功能强大的仪器，可用于测量和分析纹波。工程师可以准确地测量纹波的幅度和频率，并分析纹波对系统的影响。泰克MSO44混合信号示波器的高级纹波测量功能还可以帮助工程师更深入地了解纹波的特性，并解决纹波问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
