罗德与施瓦茨示波器频域波形怎么调

发布日期:2024-04-18 14:04:55         浏览数:

  罗德与施瓦茨示波器是一款功能强大的测量工具,可以用于各种电子测量应用。其中,频域波形显示功能可以帮助我们更直观地观察信号的频率成分,从而进行更深入的分析。本文将详细介绍如何在罗德与施瓦茨示波器上进行频域波形显示的调整。

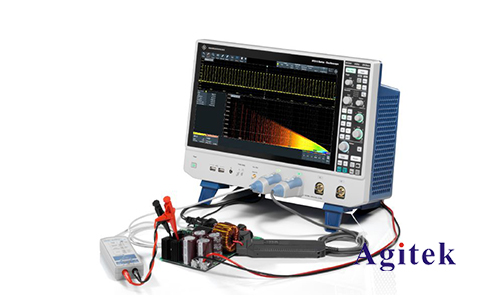

罗德与施瓦茨示波器频域波形怎么调(图1)

  1.启用频域波形显示

  ***我们需要启用频域波形显示功能。这可以通过以下两种方式实现:

  菜单操作:依次点击“测量”->“数学运算”->“FFT”,即可启用频域波形显示。

  快捷键操作:按下示波器面板上的“Math”按钮,然后选择“FFT”,即可启用频域波形显示。

  2.设置FFT参数

  启用频域波形显示后,我们需要设置FFT参数,包括:

  窗口类型:窗口类型决定了如何对时域信号进行加窗,以减少频谱泄漏。常见的窗口类型包括矩形窗、汉宁窗和海明窗等。

  分辨率带宽:分辨率带宽决定了频谱的频率分辨率,即两个相邻频率成分之间的最小频率间隔。分辨率带宽越小,频率分辨率越高,但信噪比也会下降。

  记录长度:记录长度决定了FFT计算所使用的时域信号长度,记录长度越长,频率分辨率越高,但时间分辨率会下降。

  3.调整频谱显示

  设置完FFT参数后,我们可以调整频谱显示,包括:

  频谱范围:我们可以设置频谱显示的频率范围,以更清晰地观察感兴趣的频率成分。

  幅度范围:我们可以设置频谱显示的幅度范围,以更清晰地观察信号的强度变化。

  显示模式:我们可以选择线性显示或对数显示,以更直观地观察信号的频率成分或强度变化。

  4.标记和测量

  我们可以使用标记和测量功能来更精确地分析频谱。例如,我们可以使用标记来标记感兴趣的频率点,并使用测量功能来测量信号的幅度、频率和相位等参数。

  5.案例分析

  以下是一个具体的案例分析:

  假设我们使用罗德与施瓦茨示波器测量一个10MHz的正弦信号,并想要观察其频谱。我们可以按照以下步骤进行操作:

  1.启用频域波形显示功能。

  2.设置FFT参数:

  窗口类型:汉宁窗

  分辨率带宽:100Hz

  记录长度:1024点

  3.调整频谱显示:

  频谱范围:0-20MHz

  幅度范围:-60dB至0dB

  显示模式:线性显示

  4.使用标记和测量功能:

  使用标记标记10MHz的频率点

  使用测量功能测量信号的幅度

  通过以上操作,我们可以观察到10MHz的正弦信号在频域上的表现,并对其进行更深入的分析。

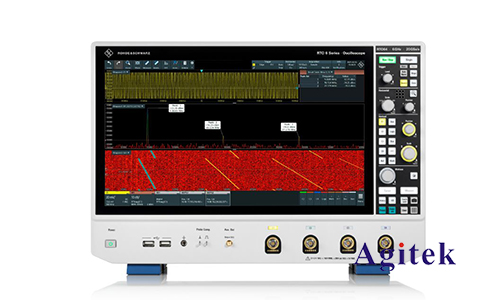

罗德与施瓦茨示波器频域波形怎么调(图2)

  罗德与施瓦茨示波器频域波形显示功能可以帮助我们更直观地观察信号的频率成分,从而进行更深入的分析。通过设置FFT参数和调整频谱显示,我们可以更清晰地观察信号的频率成分和强度变化。***我们可以使用标记和测量功能来更精确地分析频谱,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
