罗德与施瓦茨RTA4004示波器测试纹波方法

　　纹波是电子设备中常见的一种噪声，它会影响设备的性能和可靠性。因此，测量和分析纹波对于确保设备的正常工作至关重要。罗德与施瓦茨RTA4004示波器是一款功能强大的仪器，可以用于测量和分析各种类型的纹波，包括电源纹波、时钟纹波和信号纹波等。

　　1.仪器介绍

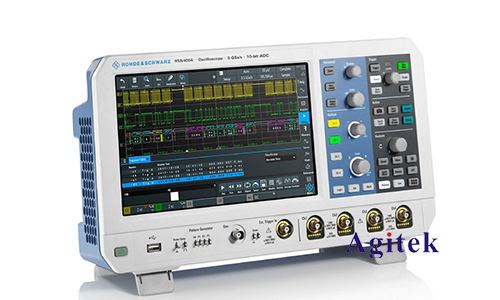

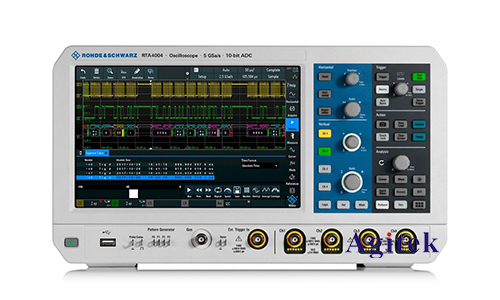

　　罗德与施瓦茨RTA4004示波器是一款4通道、1 GHz带宽的示波器，具有高采样率和高分辨率，可以精确地测量和分析各种类型的信号。该示波器还配备了丰富的测量功能，例如：

　　频谱分析

　　功率分析

　　时域分析

　　触发和解码

　　2.测试方法

　　2.1测试准备

　　确保被测设备已连接到示波器。

　　选择合适的探头和衰减器。

　　设置示波器的采样率和时间基准。

　　选择合适的测量功能。

　　2.2测试过程

　　启动示波器并观察被测信号。

　　调整示波器的设置以获得**的测量结果。

　　记录测量结果，包括纹波的幅度、频率和形状等。

　　分析测量结果，确定纹波的来源和影响。

　　2.3测试示例

　　以下是一个使用RTA4004示波器测量电源纹波的示例：

　　将被测电源连接到示波器的通道1。

　　选择合适的探头和衰减器。

　　设置示波器的采样率为1 GS/s，时间基准为10μs/div。

　　选择频谱分析功能。

　　观察频谱分析结果，记录电源纹波的幅度和频率。

　　3.注意事项

　　在测试过程中，请注意安全操作规范。

　　选择合适的探头和衰减器，以确保测量结果的准确性。

　　调整示波器的设置，以获得**的测量结果。

　　记录测量结果，并进行分析和解释。

　　罗德与施瓦茨RTA4004示波器是一款功能强大的仪器，可以用于测量和分析各种类型的纹波。通过使用RTA4004示波器，可以有效地检测和分析纹波，从而确保设备的正常工作和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
