是德MXR208A示波器测晶振波形

　　晶振是电子设备中必不可少的元件，它为电路提供稳定的时钟信号，保证设备的正常运行。晶振的性能直接影响电路的稳定性和可靠性，因此需要对其进行严格的测试，以确保其符合设计要求。示波器是测试晶振波形的重要工具，它可以直观地显示晶振的输出信号，方便工程师进行分析和判断。本文将介绍如何使用是德MXR208A示波器来测量晶振波形，并对测量结果进行分析。

　　一、是德MXR208A示波器简介

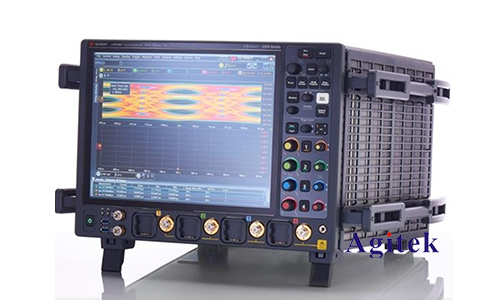

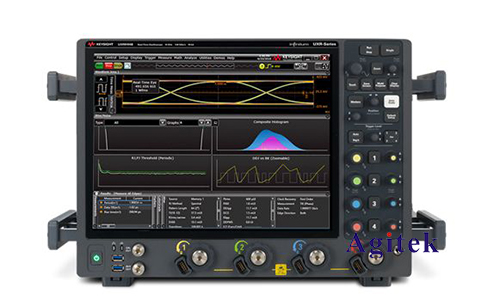

　　是德MXR208A示波器是一款高性能、多功能的示波器，它具有200MHz的带宽和2.5GS/s的采样率，可以满足大多数电子设备的测试需求。MXR208A示波器还具有丰富的测量功能，包括电压、电流、频率、周期、占空比等，可以满足工程师对不同测试项目的需要。

　　二、测量晶振波形的准备工作

　　在测量晶振波形之前，需要进行一些准备工作：

　　1.准备晶振：选择合适的晶振，并确保其引脚连接正确。

　　2.连接示波器：将晶振的输出端连接到示波器的输入端，并确保接地线连接正确。

　　3.设置示波器参数：根据晶振的频率和幅度设置示波器的时基和电压范围，并调整触发电平和触发模式。

　　三、测量晶振波形

　　设置好示波器参数后，就可以开始测量晶振波形了。在示波器的屏幕上，可以观察到晶振的输出信号，包括其频率、幅度、波形形状等信息。

　　四、分析测量结果

　　分析测量结果时，需要注意以下几个方面：

　　1.频率：晶振的输出频率应该与标称值一致，误差不能超过允许范围。

　　2.幅度：晶振的输出幅度应该在合理的范围内，不能过高或过低。

　　3.波形形状：晶振的输出波形应该为正弦波，不能出现畸变或失真。

　　五、注意事项

　　在测量晶振波形时，需要注意以下几个方面：

　　1.避免静电：静电会对晶振造成损坏，因此在操作晶振时要注意防静电。

　　2.避免机械振动：机械振动也会影响晶振的性能，因此在测量晶振波形时要避免振动。

　　3.注意温度：温度会影响晶振的频率，因此在测量晶振波形时要注意温度的变化。

　　使用是德MXR208A示波器可以方便地测量晶振波形，并对测量结果进行分析。通过分析测量结果，可以判断晶振的性能是否符合设计要求，并及时发现问题，进行调整和改进，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
