是德DSOS404A示波器测晶振波形

发布日期:2024-04-23 11:27:36         浏览数:

  晶振是电子设备中常用的元器件,它能够产生稳定的时钟信号,对设备的正常运行至关重要。为了确保晶振的正常工作,需要对其波形进行测量。本文将介绍如何使用是德DSOS404A示波器测量晶振波形。

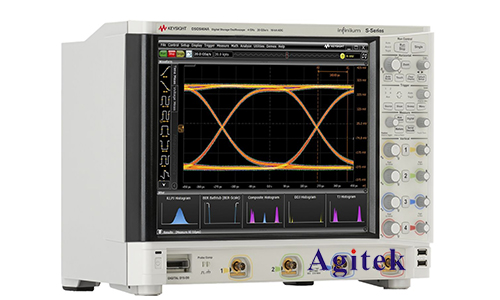

是德DSOS404A示波器测晶振波形(图1)

  一、准备工作

  1.设备准备:

  是德DSOS404A示波器

  被测晶振

  BNC探头

  10pF电容

  2.连接设备:

  将BNC探头连接到示波器的通道1上。

  将被测晶振的一端连接到探头的接地夹上,另一端连接到示波器的通道1输入端。

  将10pF电容并联在晶振的两端。

  二、设置示波器参数

  1.通道设置:

  选择通道1,并将其设置为50Ω阻抗。

  设置通道1的垂直灵敏度为1V/div。

  设置通道1的时间基准为10μs/div。

  2.触发设置:

  选择通道1作为触发源。

  设置触发电平为0V。

  设置触发方式为上升沿触发。

  三、观察波形

  1.开启示波器:打开示波器的电源,并等待其启动完成。

  2.调整波形:观察示波器屏幕上的波形,并根据需要调整垂直灵敏度和时间基准,使波形清晰可见。

  3.测量参数:测量波形的幅值、频率、占空比等参数。

  四、注意事项

  1.探头选择:使用合适的探头进行测量,避免探头对信号的影响。

  2.接地:确保被测晶振和示波器都接地良好,避免噪声干扰。

  3.电容并联:并联10pF电容可以提高测量精度,尤其是在测量高频晶振时。

  4.波形分析:仔细分析波形,判断晶振是否工作正常。

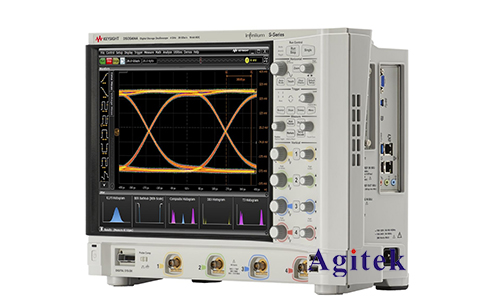

是德DSOS404A示波器测晶振波形(图2)

  使用是德DSOS404A示波器测量晶振波形是一个简单易行的过程。通过以上步骤,可以准确地测量晶振的波形参数,并判断其工作状态,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
