泰克MDO4034C示波器测试纹波方法

　　纹波是指叠加在直流信号上的交流成分，它会影响电路的性能和稳定性。示波器是测量纹波的重要工具，本文将介绍使用泰克MDO4034C示波器测量纹波的方法。

　　1.仪器准备

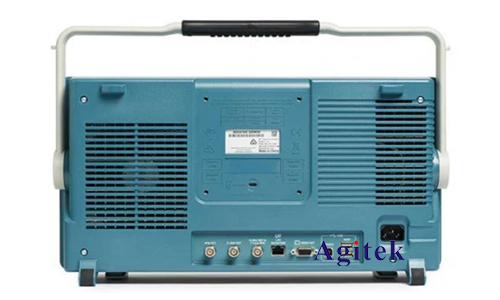

　　泰克MDO4034C示波器

　　被测电路

　　探头

　　2.连接设置

　　将探头连接到被测电路的输出端。

　　将示波器的输入通道设置为直流耦合。

　　设置示波器的垂直刻度和时间基准，以便清晰地观察纹波信号。

　　3.测量方法

　　启动示波器，观察被测电路的输出波形。

　　使用示波器的测量功能，测量纹波的峰峰值、均方根值或有效值。

　　记录测量结果，并与电路设计要求进行比较。

　　4.注意事项

　　选择合适的探头，确保探头的带宽和输入阻抗与被测电路匹配。

　　设置合适的垂直刻度和时间基准，以便清晰地观察纹波信号。

　　使用示波器的测量功能，测量纹波的峰峰值、均方根值或有效值。

　　记录测量结果，并与电路设计要求进行比较。

　　5.案例分析

　　案例一：测量稳压电源的纹波

　　被测电路：稳压电源

　　探头：10:1无源探头

　　垂直刻度：10mV/div

　　时间基准：1ms/div

　　测量结果：纹波的峰峰值为50mV，均方根值为10mV。

　　案例二：测量音频放大器的纹波

　　被测电路：音频放大器

　　探头：1:1无源探头

　　垂直刻度：100mV/div

　　时间基准：100μs/div

　　测量结果：纹波的峰峰值为100mV，均方根值为20mV。

　　使用泰克MDO4034C示波器测量纹波的方法简单易行，可以有效地测量纹波的峰峰值、均方根值或有效值。在实际应用中，应根据被测电路的特性选择合适的测量方法和参数设置，以获得准确的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
