罗德与施瓦茨MXO58-100示波器测试纹波方法

发布日期:2024-04-30 11:02:33         浏览数:

  纹波是电子设备中常见的现象,它会影响设备的性能和可靠性。示波器是用于测量和分析纹波的常用工具。罗德与施瓦茨MXO58-100示波器是一款高性能示波器,它具有多种功能,可以用于测量和分析各种类型的纹波。本文将介绍使用罗德与施瓦茨MXO58-100示波器测试纹波的方法。

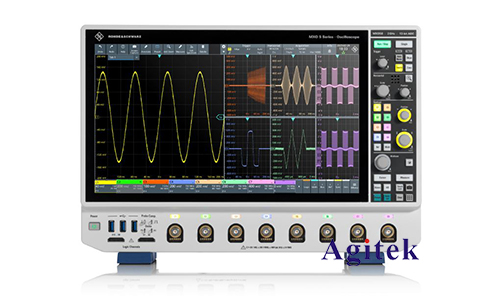

罗德与施瓦茨MXO58-100示波器测试纹波方法(图1)

  准备工作

  在测试纹波之前,需要进行一些准备工作。首先,需要确定要测试的纹波类型。纹波可以分为直流纹波和交流纹波。直流纹波是指信号的直流分量,而交流纹波是指信号的交流分量。其次,需要确定要测试的纹波的频率范围。纹波的频率范围可以从几赫兹到几千赫兹甚至更高。最后,需要确定要测试的纹波的幅值范围。纹波的幅值范围可以从几毫伏到几伏甚至更高。

  测试方法

  使用罗德与施瓦茨MXO58-100示波器测试纹波的方法如下:

  1.将示波器的输入端连接到要测试的信号源。

  2.设置示波器的垂直灵敏度和水平时间基。垂直灵敏度应设置为能够清晰地显示纹波的幅值,水平时间基应设置为能够显示纹波的周期。

  3.打开示波器的触发功能。触发功能可以确保示波器在正确的时刻捕获信号,从而获得准确的测量结果。

  4.使用示波器的测量功能测量纹波的幅值和频率。示波器可以测量各种类型的测量值,包括峰峰值、均方根值、周期和频率等。

  5.使用示波器的数学运算功能分析纹波的特性。示波器可以进行各种数学运算,例如加、减、乘、除、积分和微分等。

  案例分析

  以下是一个使用罗德与施瓦茨MXO58-100示波器测试纹波的案例:

  要测试的信号源是一个直流电源,其输出电压为5V,纹波为100mV。使用示波器测试该信号源的纹波,得到以下结果:

  纹波幅值为100mV。

  纹波频率为100Hz。

  纹波的峰峰值为200mV。

  纹波的均方根值为70.7mV。

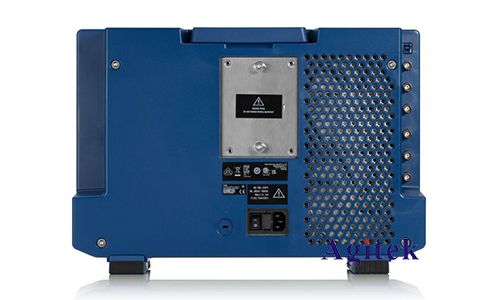

罗德与施瓦茨MXO58-100示波器测试纹波方法(图2)

  使用罗德与施瓦茨MXO58-100示波器测试纹波的方法简单易行,可以准确地测量和分析各种类型的纹波。示波器是用于测量和分析纹波的常用工具,罗德与施瓦茨MXO58-100示波器是一款高性能示波器,它具有多种功能,可以用于测量和分析各种类型的纹波,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
