罗德与施瓦茨RTM3002示波器测试纹波方法

发布日期:2024-05-13 13:40:31         浏览数:

  在电子工程领域,纹波测试是一项至关重要的任务,它涉及到对电源系统中的电压波形进行分析。本文将介绍如何使用罗德与施瓦茨(Rohde&Schwarz)RTM3002示波器进行纹波测试,并提供一些实用的技巧和建议,以便工程师们更好地理解和应用该设备。

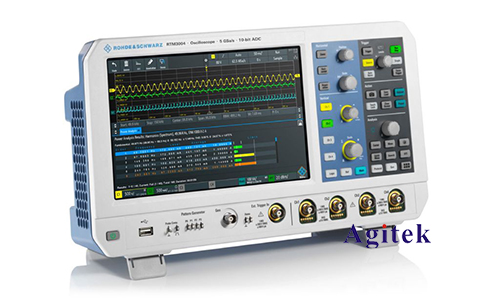

罗德与施瓦茨RTM3002示波器测试纹波方法(图1)

  纹波测试的重要性

  纹波是指在电源输出中存在的交流成分,它可能会对电子系统的性能产生不良影响。因此,对纹波进行准确的测试和分析是至关重要的。通常,纹波测试涉及测量电源输出的交流成分,并将其与直流成分进行比较,以评估电源系统的稳定性和性能。

  RTM3002示波器概述

  RTM3002是一款功能强大的示波器,由罗德与施瓦茨公司设计和制造。它具有高分辨率、宽带宽和多种触发选项,适用于各种电子测试应用。该示波器的灵活性和性能使其成为进行纹波测试的理想选择。

  纹波测试步骤

  1.连接示波器:***将示波器的探头正确连接到待测电源的输出端口,并确保连接牢固可靠。

  2.设置触发:在示波器的控制面板上,选择合适的触发模式和触发电平,以确保正确触发波形。

  3.设置垂直和水平尺度:调整示波器的垂直和水平尺度,以使待测波形在屏幕上清晰可见。

  4.选择AC耦合:将示波器的通道设置为AC耦合模式,以便测量电源输出的交流成分。

  5.进行测量:触发示波器并记录波形,然后使用示波器的内置测量功能来准确测量纹波幅度。

  6.分析结果:根据测量结果,评估电源系统的性能,并采取必要的措施来改善稳定性和减小纹波幅度。

  实用技巧和建议

  -校准示波器:定期校准示波器以确保准确性和可靠性。

  -使用滤波器:在进行纹波测试时,考虑使用示波器的内置滤波器来减小噪声和干扰。

  -注意地线:始终确保示波器的地线正确连接,以避免误操作和不准确的测量结果。

  -记录数据:在进行纹波测试时,及时记录测量数据和结果,以备将来参考和分析。

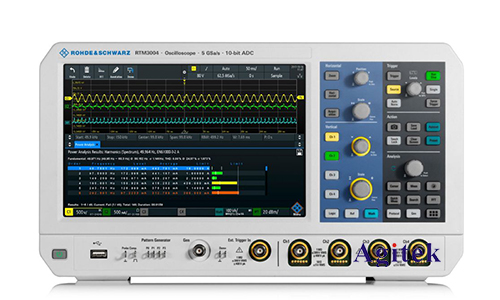

罗德与施瓦茨RTM3002示波器测试纹波方法(图2)

  *****我们深入探讨了如何使用罗德与施瓦茨RTM3002示波器进行纹波测试。纹波测试是电子工程中的重要任务,正确地进行测试并分析结果对确保电源系统的稳定性和性能至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
