是德MSOX2024A示波器测量频率的方法

发布日期:2024-05-14 11:23:42         浏览数:

  在现代电子工程领域,测量频率是一个非常常见且关键的任务。作为一名专业工程师,准确且高效地测量信号频率是我们工作中不可或缺的一部分。而是德科技(Keysight Technologies)MSOX2024A示波器,凭借其卓越的性能和易用性,成为我们进行频率测量的强大工具。本文将详细介绍如何利用是德MSOX2024A示波器来测量信号的频率。

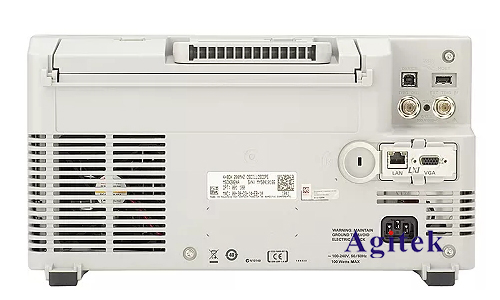

是德MSOX2024A示波器测量频率的方法(图1)

  1.初始设置

  在开始测量之前,我们首先需要确保示波器和被测信号源连接良好。通常,我们会使用探头将示波器连接到信号源上。确保探头接触良好,并且接地夹可靠地连接到被测电路的地。

  步骤:

  1.打开是德MSOX2024A示波器。

  2.将示波器探头连接到信号源,注意探头的接地夹也要连接到信号源的地线上。

  3.调整探头的衰减比设置(例如,1X或10X),并在示波器上设置相同的衰减比,以确保测量的准确性。

  2.信号捕获

  在连接并设置好探头后,我们需要在示波器上捕获并显示信号波形。为了保证我们能够看到完整的信号周期,需要调整水平和垂直刻度。

  步骤:

  1.选择合适的时间基准(Time Base),通常初始值可以设置为1 ms/div或根据信号频率调整。

  2.调整垂直灵敏度(Vertical Sensitivity),以确保信号波形在屏幕上清晰可见,初始值可以设置为1V/div。

  3.如果信号频率较高,建议打开示波器的带宽限制功能,减少噪声对测量的影响。

  3.触发设置

  为了稳定显示信号,我们需要正确设置触发。触发设置能帮助我们在屏幕上获得一个稳定的波形图像,这对于准确测量频率至关重要。

  步骤:

  1.选择触发类型:Edge Trigger(边沿触发)。

  2.设置触发源为连接信号的通道(如CH1)。

  3.调整触发电平,使其位于信号波形的上升沿或下降沿。

  4.频率测量

  在成功捕获并稳定显示信号波形后,我们可以开始测量信号的频率。是德MSOX2024A示波器提供了多种测量功能,其中自动测量功能可以极大简化我们的工作。

  方法一:自动测量

  1.按下示波器前面板上的“Measure”按钮,进入测量菜单。

  2.在测量菜单中,选择“Add Measurement”选项。

  3.从列表中选择“Frequency”,然后确认。示波器会自动计算并显示信号的频率。

  方法二:手动测量

  1.使用示波器的光标功能手动测量周期。按下“Cursors”按钮,激活光标。

  2.将两个垂直光标分别放置在一个完整周期的起点和终点。

  3.读取光标之间的时间间隔,即为信号的周期(T)。

  4.使用频率公式(f=frac{1}{T})手动计算频率。

  5.结果分析与验证

  完成测量后,我们需要对结果进行分析和验证。是德MSOX2024A示波器具备高精度和高分辨率,使得测量结果非常可靠。我们可以通过以下几种方法进行验证:

  1.比较法:将测得的频率与已知频率源进行比较,确保测量结果一致。

  2.多次测量:多次测量同一信号的频率,确保结果的稳定性和一致性。

  3.波形分析:观察波形的稳定性和完整性,排除可能的干扰和噪声影响。

  6.常见问题及解决方案

  在测量过程中,可能会遇到一些问题,如信号不稳定、噪声干扰等。以下是一些常见问题的解决方案:

  -信号不稳定:检查探头连接是否牢固,调整触发电平或使用平均功能(Averaging)。

  -噪声干扰:启用带宽限制功能,使用适当的探头衰减比,并确保良好的接地。

  -测量误差:校准示波器,使用高质量探头,并在环境温度稳定的条件下进行测量。

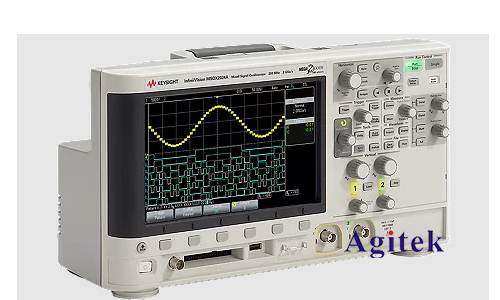

是德MSOX2024A示波器测量频率的方法(图2)

  是德MSOX2024A示波器是一款功能强大且易于使用的测量工具。通过正确的连接、设置和操作,我们可以高效、准确地测量信号的频率。希望本文提供的指南能够帮助您更好地掌握这款设备,提升您的工作效率和测量精度。在实际应用中,多进行实践操作,不断积累经验,您将发现这款示波器的更多优势和潜力,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
