罗德与施瓦茨示波器波形失真怎么解决

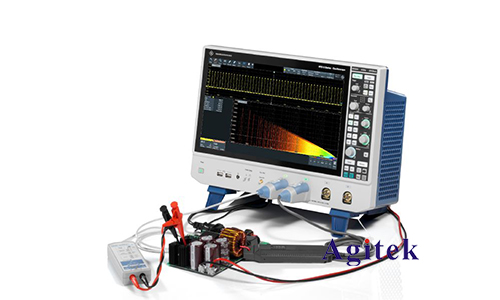

　　在日常电子测量和测试工作中，示波器是不可或缺的工具之一。然而，即使是高端品牌如罗德与施瓦茨的示波器，有时也会遇到波形失真的问题。波形失真不仅影响测量的精确性，还可能导致错误的分析和决策。本文将详细探讨示波器波形失真的原因及其解决方法，并提供一些实用的建议，帮助您最大限度地发挥罗德与施瓦茨示波器的性能。

　　波形失真的常见原因

　　1.探头及其接地问题：探头的选择和使用不当是导致波形失真的主要原因之一。探头的衰减比、带宽、接地方式等都会影响测量结果。如果探头带宽不足，无法捕捉高频成分，波形自然会失真。此外，接地不良或接地线过长也会引入噪声和不必要的电感。

　　2.示波器带宽限制：示波器的带宽决定了其能够准确捕捉的信号频率范围。如果输入信号的频率超过示波器的带宽，波形将会被削波，导致失真。通常建议选择带宽至少是被测信号最高频率的五倍的示波器。

　　3.采样率不足：采样率决定了示波器捕捉信号的精细程度。采样率过低会导致“混叠效应”，使高频信号表现为低频信号，严重影响波形的真实度。一般建议采样率至少为信号最高频率的十倍。

　　4.测量设置不当：示波器的时间基准、垂直灵敏度、触发方式等设置如果不恰当，也会导致波形显示失真。例如，时间基准设置过大或过小都会影响波形的细节显示。

　　5.输入阻抗和负载效应：示波器和探头的输入阻抗可能与被测电路的特性不匹配，导致信号源加载效应，进而引起波形失真。高阻抗探头适合高阻抗电路，低阻抗探头则适合低阻抗电路。

　　解决波形失真的方法

　　1.选择合适的探头：根据被测信号的频率和特性，选择合适的探头。确保探头带宽和示波器带宽匹配，并尽量选择高带宽的探头。同时，注意探头的接地方法，尽量使用短接地线，避免引入过多的寄生电感。

　　2.匹配带宽和采样率：选择带宽合适的示波器，并确保采样率足够高。一般来说，带宽应为被测信号频率的五倍，采样率应为信号最高频率的十倍。罗德与施瓦茨的高端示波器通常具有较高的带宽和采样率，能够满足大部分测量需求。

　　3.优化测量设置：合理设置示波器的各项参数，包括时间基准、垂直灵敏度、触发方式等。时间基准设置应根据信号周期合理调整，以确保波形显示的细节清晰。垂直灵敏度应与信号幅度匹配，避免信号过大或过小导致失真。

　　4.检查输入阻抗：确保示波器和探头的输入阻抗与被测电路匹配，避免信号源加载效应。对于高阻抗电路，选择高阻抗探头；对于低阻抗电路，选择低阻抗探头。必要时，可以使用缓冲放大器来隔离信号源和示波器。

　　5.定期校准和维护：定期对示波器进行校准和维护，确保其各项性能指标符合出厂标准。罗德与施瓦茨提供专业的校准服务，可以确保示波器长期稳定运行。

　　实用建议

　　-使用差分探头：对于共模干扰较多的测量场合，使用差分探头可以有效抑制干扰，提高测量精度。

　　-利用数学功能：现代示波器通常具备强大的数学运算功能，可以通过信号平均、滤波等手段，进一步减少噪声和失真。

　　-结合其他测试工具：在复杂测量任务中，结合频谱分析仪、信号发生器等其他测试工具，可以更全面地分析信号特性，找出问题根源。

　　罗德与施瓦茨示波器作为高精度测量仪器，其性能和质量在业内享有盛誉。然而，任何测量设备在实际使用中都可能遇到波形失真的问题。通过合理选择探头、匹配带宽和采样率、优化测量设置、检查输入阻抗，并定期校准和维护，可以有效解决波形失真问题，确保测量结果的准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
