频谱分析仪数字调制
提起无线通讯测试,第一个想到的是不是频谱分析仪,频谱仪不仅能测试信号的频率,功率,谐波等,还可以解调分析各种调制信号,比如模拟调制AM,FM,PM,数字调制ASK,FSK,PSK等各类信号可以用频谱仪解调分析,4G,5G NR,wifi,蓝牙等频谱仪亦能直接分析,作为电子工程师在无线通讯领域应用最多的工具,被大家称之为电子工程师的眼睛。

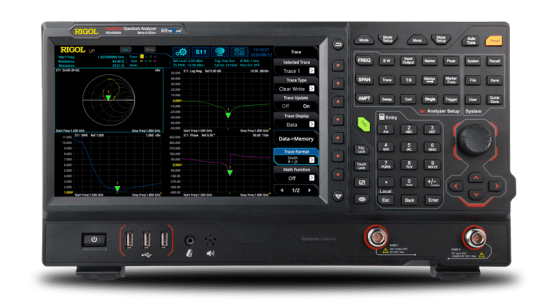

频谱仪测试IQ调制信号需要具备一个功能就是矢量信号分析功能,并且要正确解析出信号参数,需要满足两个带宽,频谱的带宽和分析带宽,频谱的带宽就是频率范围,比如普源的RSA5065N频率范围是9kHz~6.5GHz,那么它能测试的载波频率就是9kHz~6.5GHz。RSA5065N的分析带宽是40MHz,那么调制信号的带宽最大可以测到40MHz。

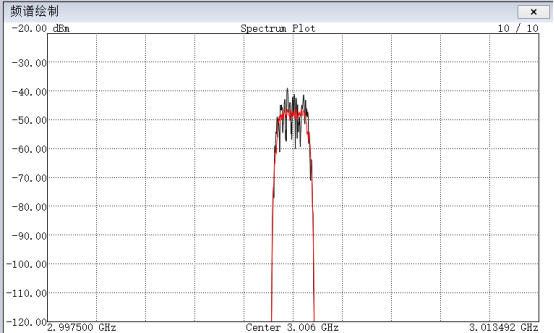

比如测试一个基带信号,它的载波频率为3G左右,那么在3GHz位置可以测到该信号,他和常见的信号不一样,它是有宽度的,这个宽度就是调制信号的频率,该信号的调制波频率为1.6MHz,可见,和载波频率相比调制波频率非常之低。
用频谱分析仪解调分析信号,需要得知信号的调制方式,只有设置正确的调制方式才能正确的解调出我们需要的信号。

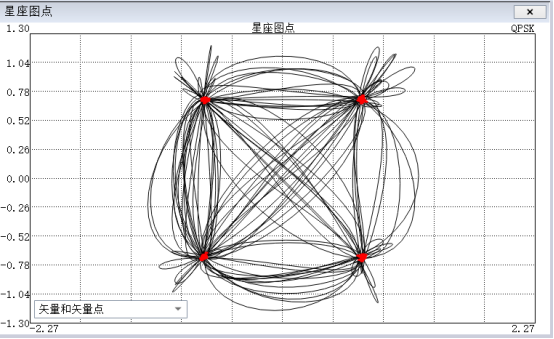

频谱分析仪可以以星座图的方式查看IQ调制信号,比如QPSK对应到IQ坐标系中就是四个坐标点,所有的信号都在这四个坐标点上,通过连接线连接到一起。通过观察星座图上测试点的位置一致性,可以观察信号解调是否正确,信号是否稳定等。

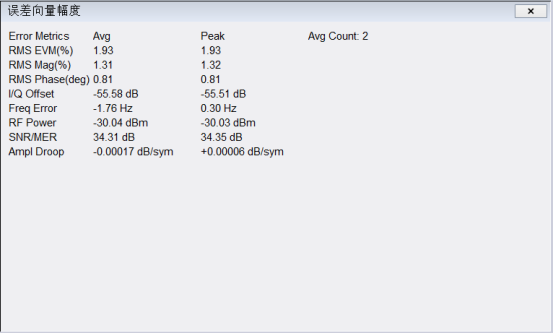

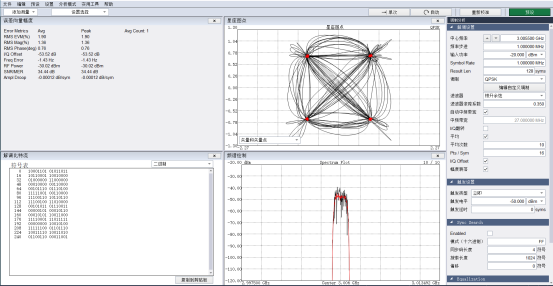

并且也可以分析出调制信号的bit流,和误差向量幅度,比如EVM,相位,IQ偏置等。便于更好的分析当前信号。
