是德UXR0404B示波器测试纹波方法

发布日期:2024-06-03 15:29:05         浏览数:

  在电子工程和电源设计中,纹波测试是确保电源稳定性和可靠性的重要步骤。是德科技(Keysight Technologies)的UXR0404B高性能示波器是进行这种测试的理想工具。本文将详细介绍如何使用UXR0404B示波器来测试电源纹波,并探讨相关的设置和技术,以便您能在实际操作中获得**结果。

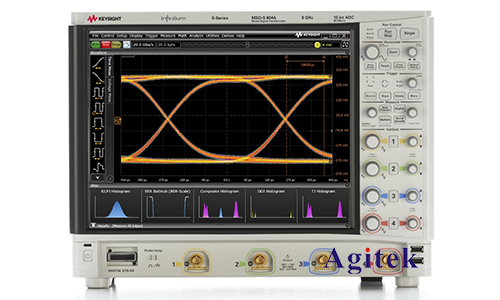

是德UXR0404B示波器测试纹波方法(图1)

  了解纹波

  首先,让我们简要了解一下纹波是什么。纹波是直流电源输出中的周期性波动,通常由AC-DC转换过程中的不完美滤波引起。高纹波电压可能会对敏感电子设备产生不利影响,因此需要通过精确测量来加以控制。

  选择合适的测试设备

  UXR0404B示波器是一款高带宽、高采样率的示波器,具有出色的信号保真度和噪声性能,非常适合进行纹波测量。该示波器具有4 GHz的带宽和10-bit的分辨率,能够捕捉到细微的纹波信号变化。此外,UXR0404B的内置功能和用户友好界面使其成为工程师的理想选择。

  准备测试

  在开始测试之前,需要进行一些准备工作:

  1.校准示波器:确保示波器已校准,以获得精确的测量结果。UXR0404B示波器内置了自动校准功能,可以方便地进行校准。

  2.选择合适的探头:选择具有适当带宽和低噪声的探头,例如Keysight N7020A有源探头,该探头具有2 GHz的带宽,非常适合测量高频纹波。

  3.设置示波器参数:根据被测电源的规格,调整示波器的时基、垂直灵敏度和触发设置。对于大多数纹波测量,时基可以设置在几微秒到几十微秒范围内,垂直灵敏度设置在几毫伏到几十毫伏范围内。

  测试过程

  1.连接探头:将探头连接到被测电源的输出端,确保接地良好,以减少噪声干扰。

  2.设置触发:使用UXR0404B的自动触发功能,选择适合的触发电平和模式。通常可以选择边沿触发,触发电平设置在期望的纹波电压范围内。

  3.捕捉波形:启动示波器,捕捉并记录纹波波形。UXR0404B示波器的高采样率和大存储深度能够捕捉到详细的纹波特征。

  4.分析波形:利用示波器的内置分析工具,对捕捉到的纹波波形进行分析。可以使用FFT功能查看频谱,识别主要的纹波频率成分。还可以使用测量功能,计算纹波的峰值、均方根值和频率等参数。

  提高测试精度的技巧

  1.减少噪声干扰:在测量过程中,尽量减少环境噪声对测试结果的影响。可以使用短接地线和屏蔽线缆,保持良好的接地。

  2.优化探头设置:根据实际测量需求,调整探头的衰减比和带宽限制,以获得**的信噪比。

  3.使用平均功能:在示波器上启用平均功能,可以有效减少随机噪声对测量结果的影响,得到更平滑的纹波波形。

  记录和报告测试结果

  在完成测量和分析后,使用UXR0404B的屏幕截图和数据记录功能,将测试结果保存下来。可以将波形截图保存为图像文件,或者将测量数据导出为CSV文件,方便后续的报告和分析。

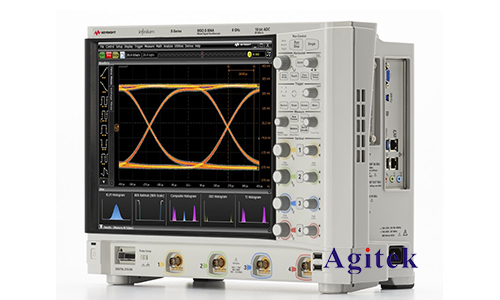

是德UXR0404B示波器测试纹波方法(图2)

  使用是德UXR0404B示波器进行纹波测试,可以充分利用其高带宽、高采样率和高分辨率的优势,获得准确、可靠的测试结果。通过正确的设置和操作,可以有效地测量和分析电源纹波,确保电源系统的稳定性和可靠性。在实际操作中,关注噪声干扰、优化探头设置和利用示波器的内置功能,可以进一步提高测量精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
