泰克MDO34示波器怎么调波形

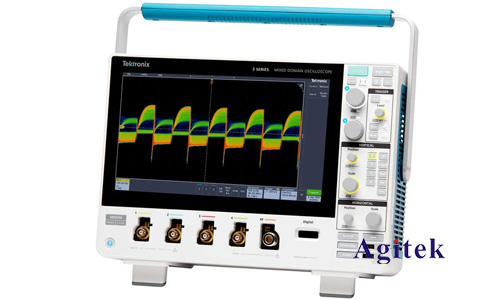

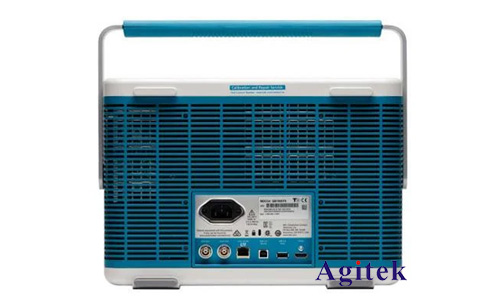

　　泰克MDO34是一款功能强大的混合域示波器，其强大的功能和易用性使其成为许多工程师的首选工具。本文将针对波形调节这一常见操作，结合专业工程师的经验，为用户提供详细的指南，帮助您高效地进行波形分析。

　　一、熟悉界面：

　　首先，熟悉泰克MDO34的界面是操作的基础。示波器屏幕通常分为几个区域：

　　波形显示区：用于显示采集到的信号波形。

　　菜单栏：提供各种功能和设置选项。

　　工具栏：提供快速访问常用功能的按钮。

　　控制面板：用于设置通道、触发、测量等参数。

　　二、信号通道设置：

　　选择通道：通过控制面板上的通道选择按钮或菜单栏中的“通道设置”选项，选择要观察的信号通道。

　　耦合方式：选择合适的耦合方式（直流耦合、交流耦合或高阻抗）以获得**信号质量。

　　增益调整：调整每个通道的增益以获得合适的波形高度，方便观察信号细节。

　　探头补偿：如果使用探头，务必进行探头补偿，确保信号的准确性。

　　三、触发设置：

　　触发设置决定了示波器开始采集数据的条件。正确设置触发条件能够帮助您捕捉到特定的信号事件。

　　触发类型：选择合适的触发类型，例如边缘触发、脉冲触发、斜率触发等，以满足您的特定需求。

　　触发电平：设置触发电平，即触发事件发生的电压值。

　　触发边沿：设置触发边沿，即上升沿触发还是下降沿触发。

　　触发模式：选择合适的触发模式，例如自动触发、正常触发或单次触发。

　　四、测量功能：

　　泰克MDO34拥有丰富的测量功能，能够帮助您快速准确地分析信号。

　　自动测量：示波器可以自动测量诸如电压、频率、占空比、上升时间等参数，并将其显示在屏幕上。

　　手动测量：您可以通过菜单栏或工具栏选择特定的测量功能，并用光标在波形上进行测量。

　　数学运算：示波器可以进行加减乘除等数学运算，以及FFT分析等高级功能。

　　五、波形优化：

　　时间尺度调整：调整水平时间尺度，以更好地观察信号细节或整体波形。

　　垂直尺度调整：调整垂直电压尺度，以方便观察信号的电压变化。

　　垂直偏移：调整垂直偏移，使波形在屏幕上处于合适的显示位置。

　　数字化采样率：根据信号特征选择合适的数字化采样率，以保证数据的完整性和可靠性。

　　六、存储和打印：

　　波形保存：可以将当前波形数据保存为文件，以便以后查看或分析。

　　截图功能：可以截取当前波形显示，并保存为图片文件。

　　打印功能：可以将波形数据和测量结果打印出来。

　　七、小贴士：

　　尽量使用低电平探头，以减少信号衰减。

　　避免接地回路，以防止信号干扰。

　　使用示波器的帮助文档和在线资源，可以了解更多功能和操作方法。

　　多加练习，熟练掌握示波器操作，才能更好地进行信号分析。

　　泰克MDO34是一款功能强大的示波器，通过合理的设置和操作，您可以轻松地观察和分析各种信号。本文仅提供了一些基本的操作指南，实际操作中可能会根据您的具体需求进行调整。希望本文能够帮助您快速上手泰克MDO34，并将其充分利用到您的工作中，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
