是德UXR0404BP示波器测量信号的哪些参数

发布日期:2024-06-12 16:01:48         浏览数:

  Keysight UXR0404BP示波器作为业界领先的高性能示波器,凭借着超高的带宽、采样率和内存深度,为工程师提供了前所未有的信号分析能力。它可以准确地测量各种信号参数,帮助工程师深入理解信号特性,从而进行更有效的电路设计、故障诊断和系统优化。本文将详细阐述UXR0404BP示波器可以测量的关键信号参数。

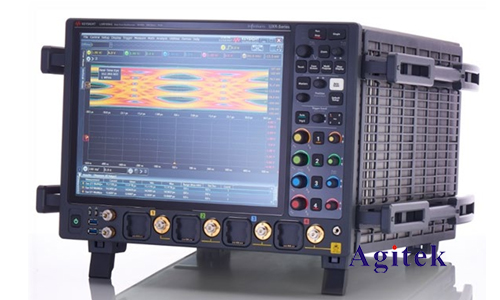

是德UXR0404BP示波器测量信号的哪些参数(图1)

  一、时间域参数:洞悉信号的瞬态变化

  示波器最基本的功能就是观察信号在时间轴上的变化。UXR0404BP能够精确地测量一系列时间域参数,帮助工程师理解信号的瞬态特征,这些参数包括:

  幅值(Amplitude):信号的最大值和最小值,代表信号的强度和振幅范围。UXR0404BP拥有高精度ADC和宽动态范围,可以准确测量各种幅度信号,从微弱的噪声信号到高功率信号,都能够清晰地展现。

  周期(Period):信号完成一个完整波形的时长,反映信号的频率特性。UXR0404BP的高采样率可以精确测量周期,即使是高速信号,也能捕捉到微小的周期变化。

  频率(Frequency):信号每秒钟重复的次数,是周期性的反比。UXR0404BP可以自动计算信号频率,并提供多种频率分析工具,帮助工程师深入理解信号频谱特性。

  相位(Phase):信号相对参考点的相位差,反映信号的相位关系。UXR0404BP可以通过测量两个信号之间的相位差,帮助工程师分析信号之间的同步关系和时延关系。

  上升沿时间(Rise Time):信号从10%到90%幅度变化所需要的时间,反映信号的快速变化能力。UXR0404BP能够精确测量上升沿时间,帮助工程师了解信号的上升速度和响应特性。

  下降沿时间(Fall Time):信号从90%到10%幅度变化所需要的时间,反映信号的快速下降能力。UXR0404BP可以精确测量下降沿时间,帮助工程师了解信号的下降速度和响应特性。

  脉冲宽度(Pulse Width):信号处于高电平的时间,反映信号的持续时间。UXR0404BP可以精确测量脉冲宽度,帮助工程师分析信号的时序关系。

  占空比(Duty Cycle):信号处于高电平的时间占整个周期的比例,反映信号的周期性特征。UXR0404BP可以自动计算占空比,帮助工程师了解信号的周期性变化趋势。

  二、频域参数:揭示信号的频率特性

  除了时间域参数,UXR0404BP还能够通过FFT分析,将信号变换到频域,测量一系列频域参数,帮助工程师更深入地理解信号的频率特性,这些参数包括:

  基频(Fundamental Frequency):信号最主要的频率成分,反映信号的基波频率。UXR0404BP可以通过频谱分析识别信号的基频,帮助工程师了解信号的主要频率成分。

  谐波(Harmonics):信号基频的整数倍频率,反映信号的非线性特性。UXR0404BP可以通过频谱分析观察信号的谐波成分,帮助工程师了解信号的失真程度和非线性特性。

  噪声(Noise):信号中随机的波动成分,反映信号的随机性。UXR0404BP拥有高分辨率的频谱分析功能,可以精确测量信号的噪声水平,帮助工程师分析信号的信噪比。

  频谱带宽(Bandwidth):信号的频率范围,反映信号的频率特性。UXR0404BP可以通过频谱分析测量信号的频谱带宽,帮助工程师了解信号的频率范围。

  峰值功率(Peak Power):信号在频谱中的最大功率,反映信号的频率特性。UXR0404BP可以通过频谱分析测量信号的峰值功率,帮助工程师了解信号的功率分布情况。

  平均功率(Average Power):信号在频谱中的平均功率,反映信号的功率特性。UXR0404BP可以通过频谱分析测量信号的平均功率,帮助工程师了解信号的功率水平。

  三、其他高级参数:更深层级的信号分析

  除了上述基本参数,UXR0404BP还能够测量一系列高级参数,帮助工程师进行更深层级的信号分析,例如:

  眼图(Eye Diagram):通过叠加多个信号周期,观察信号在不同时间点的幅度分布,帮助工程师评估信号的稳定性和抗噪声能力。UXR0404BP提供丰富功能的眼图分析工具,可以测量眼图的开眼度、闭眼度、上升时间、下降时间等参数,帮助工程师优化信号传输性能。

  抖动(Jitter):信号相对于理想时间点的偏差,反映信号的稳定性和时序精度。UXR0404BP拥有高精度的抖动分析功能,可以测量各种抖动参数,例如周期抖动、随机抖动、确定性抖动等,帮助工程师分析信号的时序误差和稳定性。

  瞬态响应(Transient Response):信号对突变输入的响应情况,反映信号的动态特性。UXR0404BP可以精确测量信号的瞬态响应,帮助工程师分析信号的快速变化特性和系统响应速度。

  失真(Distortion):信号相对于理想信号的偏差,反映信号的非线性特性。UXR0404BP可以测量各种失真参数,例如谐波失真、互调失真、交越失真等,帮助工程师分析信号的非线性失真程度。

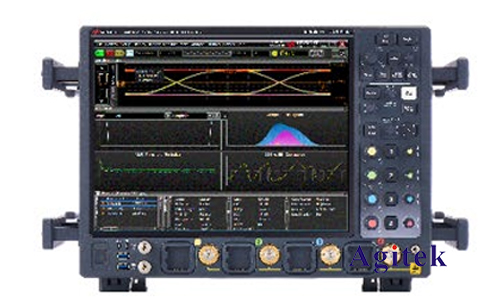

是德UXR0404BP示波器测量信号的哪些参数(图2)

  Keysight UXR0404BP示波器拥有强大的功能,能够精确测量各种时间域、频域和高级参数,为工程师提供了全面的信号分析能力。通过对这些参数的分析,工程师可以深入理解信号的特性,进行更有效的电路设计、故障诊断和系统优化,从而提升产品性能,降低开发成本。UXR0404BP不仅仅是一个测量工具,更是一个信号分析的强大平台,为工程师提供了深入挖掘信号奥秘的钥匙,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
