普源DHO924S示波器频率怎么看

发布日期:2024-06-14 15:00:31         浏览数:

  普源DHO924S示波器是一款功能强大的数字示波器,可用于多种测量应用,其中包括频率测量。本文将深入探讨如何利用DHO924S示波器准确地测量信号频率。

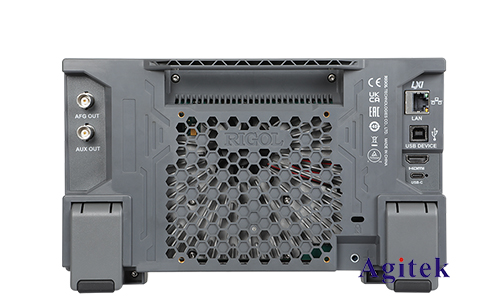

普源DHO924S示波器频率怎么看(图1)

  1.频率测量方法

  DHO924S示波器提供了多种频率测量方法,以下列举几种常用的方法:

  自动测量:在波形显示窗口中,直接点击需要测量频率的波形,示波器会自动识别并显示该波形的频率。此方法简单方便,适用于快速获取频率值。

  手动测量:通过示波器上的“测量”菜单,选择“频率”功能,然后在波形上选择两个周期,示波器会自动计算并显示频率值。这种方法可以提供更精确的频率测量结果。

  光标测量:利用示波器提供的两个光标,分别放置在波形上两个相邻周期开始的位置,然后通过光标之间的距离计算频率值。这种方法适合测量不规则波形的频率。

  FFT分析:DHO924S示波器支持快速傅里叶变换(FFT)分析。通过对波形进行FFT分析,可以在频谱图中直接读取信号频率成分。这种方法适用于测量复杂信号中的特定频率成分。

  2.频率测量注意事项

  在进行频率测量时,需要注意以下事项:

  信号类型:不同的信号类型需要使用不同的测量方法。例如,对于正弦波,可以使用自动测量或手动测量方法;对于复杂波形,则需要使用光标测量或FFT分析方法。

  信号幅度:信号幅度应足够大,以确保示波器能够准确地识别和测量信号周期。

  采样率:采样率应至少是信号频率的2倍,以满足奈奎斯特采样定理。

  测量精度:示波器自身的测量精度会影响测量结果的准确性。在进行高精度测量时,需要选择精度较高的示波器。

  外界干扰:信号可能受到外界干扰,例如电磁干扰或噪声。在进行频率测量时,需要尽可能减少外界干扰的影响。

  3.频率测量示例

  以下以测量一个1kHz正弦波的频率为例,说明如何使用DHO924S示波器进行频率测量:

  连接信号源到示波器。

  选择合适的通道设置,例如电压量程和耦合方式。

  在波形显示窗口中,点击正弦波,示波器会自动显示波形的频率值。

  或者,通过“测量”菜单,选择“频率”功能,在波形上选择两个周期,示波器也会自动显示频率值。

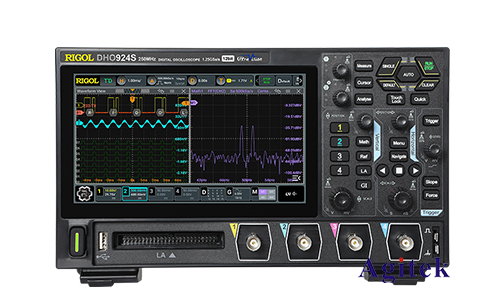

普源DHO924S示波器频率怎么看(图2)

  普源DHO924S示波器提供了多种频率测量方法,方便用户根据不同的需求进行选择。在进行频率测量时,需要注意信号类型、信号幅度、采样率、测量精度和外界干扰等因素。通过合理的设置和操作,可以利用DHO924S示波器准确地测量信号频率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
