使用普源DS1054Z示波器测量晶体波形

发布日期:2024-06-17 17:20:01         浏览数:

  晶体振荡器是电子电路中非常重要的元件,广泛应用于时钟信号产生、频率控制等方面。了解晶体振荡器的特性对于电路设计和调试至关重要。示波器是测量电子信号波形的常用仪器,能够直观地显示信号的幅度、频率、相位等信息。本文将介绍如何使用普源DS1054Z示波器测量晶体振荡器的波形,并分析测量结果。

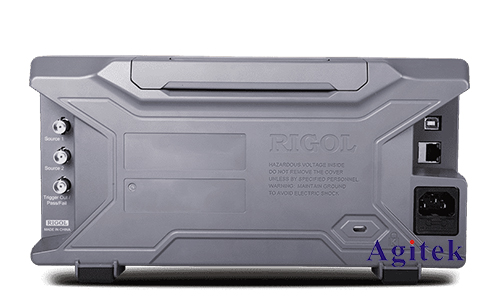

使用普源DS1054Z示波器测量晶体波形(图1)

  一、示波器设置

  在使用示波器测量晶体振荡器波形之前,需要进行以下设置:

  1.选择合适的探头:根据晶体振荡器的频率和电压选择合适的探头,例如10:1探头或1:1探头。

  2.设置通道耦合方式:通常情况下,选择AC耦合方式可以避免直流成分的影响。

  3.设置时间刻度和电压刻度:根据晶体振荡器的频率和幅度选择合适的时间刻度和电压刻度,以便清晰地显示波形。

  4.设置触发方式:选择合适的触发方式,例如边沿触发,可以确保示波器稳定地捕捉到晶体振荡器的信号。

  5.设置触发电平:设置合适的触发电平,可以避免示波器误触发或漏触发。

  二、探头连接

  1.连接示波器探头:将示波器探头的接地端连接到电路的接地端,探头尖端连接到晶体振荡器的输出端。

  2.检查探头连接:确保探头连接良好,避免松动或接触不良。

  三、测量方法

  1.观察波形:将示波器探头连接到晶体振荡器的输出端后,在示波器屏幕上观察波形。

  2.测量频率:通过示波器的时间刻度和波形的周期,可以计算出晶体振荡器的频率。

  3.测量幅度:通过示波器的电压刻度和波形的峰峰值,可以计算出晶体振荡器的幅度。

  4.测量相位:如果需要测量晶体振荡器的相位,可以使用示波器的双通道功能,同时观察两个通道的信号波形。

  5.测量其他参数:根据实际情况,还可以测量晶体振荡器的上升时间、下降时间、占空比等参数。

  四、结果分析

  通过示波器测量得到的波形,可以分析晶体振荡器的特性:

  1.频率:测量得到的频率是否与晶体振荡器的标称频率一致。

  2.幅度:测量得到的幅度是否满足电路设计的要求。

  3.相位:如果需要测量相位,则可以分析两个通道信号波形之间的相位关系。

  4.波形质量:观察波形的形状,判断是否存在毛刺、噪声或其他异常现象。

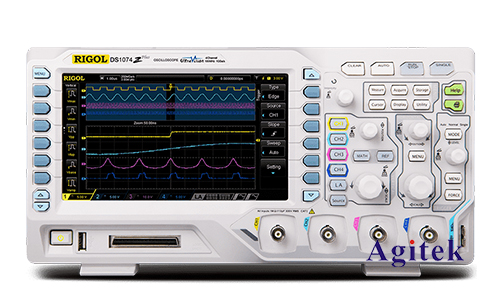

使用普源DS1054Z示波器测量晶体波形(图2)

  使用普源DS1054Z示波器测量晶体振荡器波形,可以帮助我们直观地观察晶体振荡器的特性,并进行相关分析。本文介绍了示波器设置、探头连接、测量方法和结果分析等方面,旨在帮助读者更好地理解晶体振荡器的特性,并学会使用示波器进行相关测试。在实际应用中,需要根据具体的测试需求选择合适的测量方法和参数,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
