普源DS1102E示波器单次触发

发布日期:2024-06-19 17:22:51         浏览数:

  普源DS1102E示波器是一款功能强大的数字存储示波器,其单次触发功能在信号分析和故障诊断中扮演着至关重要的角色。单次触发模式是指示波器仅捕获一次满足触发条件的信号,并将其显示在屏幕上,而不会继续采集后续信号。

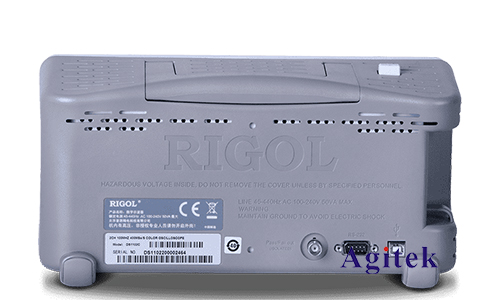

普源DS1102E示波器单次触发(图1)

  一、单次触发模式的原理

  单次触发模式的工作原理基于触发器件的响应。当输入信号满足预设的触发条件时,触发器件被激活,触发示波器停止采集数据并保存当前波形。触发条件可以由多个参数决定,包括触发边沿、触发电平、触发延迟和触发源等。

  二、单次触发模式的设置

  在DS1102E示波器上设置单次触发模式,需要以下步骤:

  1.选择触发方式:DS1102E示波器提供多种触发方式,包括上升沿触发、下降沿触发、脉冲宽度触发、斜率触发等。根据实际测量需求选择合适的触发方式。

  2.设置触发电平:触发电平是指触发器件被激活的信号电压值。通过调节触发电平,可以控制触发器件在特定电压值时被激活。

  3.调整触发延迟:触发延迟是指触发器件被激活后,示波器开始采集数据的延迟时间。通过调整触发延迟,可以控制示波器在触发信号发生后的特定时间段内开始采集数据。

  4.选择触发源:触发源是指用于触发示波器采集的信号源。可以选用示波器的通道信号、外部信号或内部时钟信号作为触发源。

  三、单次触发模式的应用场景

  单次触发模式适用于以下场景:

  1.分析单次事件:比如分析一次性出现的信号脉冲、瞬态信号或其他不规则信号。

  2.调试单次触发电路:例如调试一次性触发电路的时序问题,确保触发信号在预期的时刻发生。

  3.故障诊断:例如通过观察单次触发事件的波形,分析电路故障原因。

  四、常见问题及解决方案

  在使用DS1102E示波器单次触发模式时,可能会遇到一些常见问题,例如:

  1.无法触发:检查触发条件是否正确设置,确保触发电平、触发边沿、触发延迟和触发源都符合实际信号特性。

  2.触发时间不准确:调整触发延迟,使其符合实际测量需求。

  3.无法捕获目标信号:尝试改变触发方式或触发源,找到合适的触发条件。

普源DS1102E示波器单次触发(图2)

  普源DS1102E示波器单次触发功能为用户提供了强大的分析工具,可以帮助用户更好地理解和分析各种信号。通过合理设置触发条件,用户可以有效捕获和分析单次事件,为信号分析和故障诊断提供有力支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
