是德DSOX1204G示波器触发模式设置

发布日期:2024-06-19 17:30:20         浏览数:

  示波器是电子工程师必不可少的测试仪器,它可以直观地显示信号的波形,帮助我们分析信号的特性、找出电路故障等。而触发模式是示波器的重要功能之一,它可以帮助我们捕捉到特定的信号事件,提高测试效率。

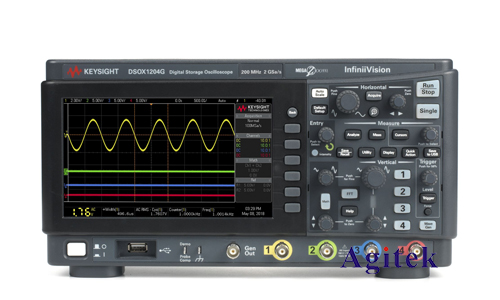

是德DSOX1204G示波器触发模式设置(图1)

  是德DSOX1204G示波器是一款性能优异的数字示波器,它拥有丰富的触发模式,可以满足各种测试需求。本文将详细介绍DSOX1204G示波器触发模式的设置方法,帮助用户更好地掌握和应用该功能。

  一、触发模式概述

  触发模式是指示波器根据特定条件捕捉信号的模式。当信号满足触发条件时,示波器就会停止信号采集,将当前的信号波形显示出来。常用的触发模式包括:

  边沿触发:当信号电压上升或下降经过某个特定的阈值时触发。

  脉冲宽度触发:当信号脉冲宽度满足特定条件时触发。

  斜率触发:当信号电压变化率满足特定条件时触发。

  逻辑触发:当信号的逻辑状态满足特定条件时触发。

  视频触发:当视频信号满足特定条件时触发。

  模式触发:当信号波形满足特定模式时触发。

  二、DSOX1204G示波器触发模式设置步骤

  以下以边沿触发模式为例,介绍DSOX1204G示波器触发模式的设置步骤:

  1.选择触发模式:在示波器界面中找到“触发”菜单,选择“边沿触发”模式。

  2.设置触发通道:选择触发源通道,例如“CH1”。

  3.设置触发斜率:选择信号上升沿触发还是下降沿触发。

  4.设置触发电平:设置触发电压阈值,即信号需要达到哪个电压值才会触发。

  5.设置触发耦合:选择触发信号的耦合方式,例如“DC”、“AC”或“HF”。

  6.设置触发延迟:设置触发时间延迟,即信号触发后延迟多少时间开始采集数据。

  7.设置触发保持:设置触发保持时间,即触发后持续采集数据的时间。

  三、不同触发模式应用场景

  不同的触发模式适用于不同的应用场景:

  边沿触发:常用于捕获周期性信号,例如方波、正弦波等。

  脉冲宽度触发:常用于捕获特定宽度脉冲信号,例如时钟信号、脉冲信号等。

  斜率触发:常用于捕获信号变化率较快的信号,例如突发脉冲、尖峰信号等。

  逻辑触发:常用于捕获逻辑状态发生变化的信号,例如数字信号、串行数据信号等。

  视频触发:常用于捕获视频信号,例如电视信号、视频信号等。

  模式触发:常用于捕获特定模式的信号,例如通信协议中的数据包等。

  四、触发模式设置技巧

  为了提高触发效率,可以结合使用多种触发条件,例如同时设置触发通道、触发斜率、触发电平等。

  对于高速信号,可以使用高速触发功能,例如“边缘触发”或“脉冲宽度触发”。

  对于噪声较大的信号,可以使用“自动触发”功能,让示波器自动寻找**触发条件。

  为了方便观察信号,可以使用“触发前置”功能,将触发事件显示在示波器屏幕的中心位置。

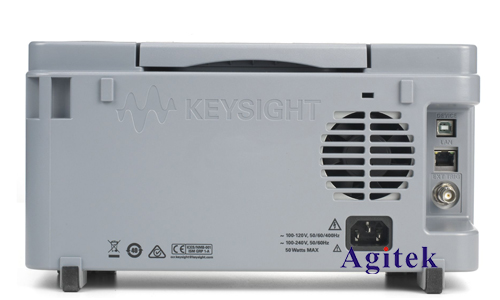

是德DSOX1204G示波器触发模式设置(图2)

  正确设置触发模式可以显著提高信号捕获效率,帮助我们更准确地分析信号特性,解决电路故障。希望本文能够帮助您更好地理解和应用DSOX1204G示波器的触发模式功能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
