罗德与施瓦茨示波器探头对信号的影响

发布日期:2024-06-25 16:53:08         浏览数:

  在电子测量中,示波器探头是连接信号源与示波器之间的桥梁,起到将信号传递并放大至示波器可接收范围的作用。然而,探头本身并非完全无损的传输介质,其特性会对被测信号产生一定的影响,进而影响测量结果的准确性。尤其对于高频信号,探头的影响更加显著。因此,深入了解罗德与施瓦茨示波器探头对信号的影响,并选择合适的探头,对获得准确的测量结果至关重要。

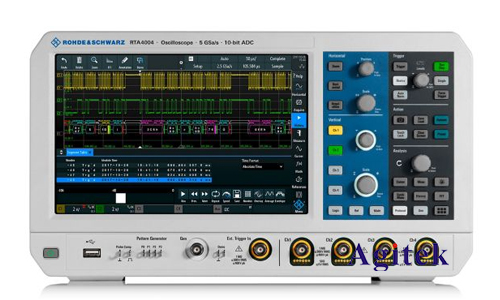

罗德与施瓦茨示波器探头对信号的影响(图1)


  1.探头带宽的影响

  探头的带宽是指其能够准确测量信号频率范围。任何探头都具有有限的带宽,这会导致对高频信号的衰减和相位失真。当被测信号的频率接近或超过探头带宽时,探头对信号的衰减会越来越严重,同时相位也会发生偏移。

  罗德与施瓦茨示波器探头通常具有不同的带宽,例如,用于低频测量的探头带宽可能只有几百兆赫兹,而用于高速数字电路测量的探头带宽则可以达到数十吉赫兹。选择合适的探头带宽,可以确保测量结果的准确性。如果探头带宽低于被测信号的频率,则需要考虑使用更宽带宽的探头或采取其他措施来补偿探头对信号的影响。

  2.阻抗匹配的影响

  探头的输入阻抗与被测信号源的输出阻抗的匹配程度对信号的传输效率和测量精度有重要影响。如果探头阻抗与信号源阻抗不匹配,会导致信号在传输过程中产生反射,造成测量结果的失真。

  罗德与施瓦茨示波器探头通常具有50欧姆或1兆欧姆的输入阻抗,可以根据不同的测量需求选择合适的探头。例如,用于高频信号测量的探头通常采用50欧姆的输入阻抗,以确保信号传输的效率和准确性。而用于低频信号测量的探头则通常采用1兆欧姆的输入阻抗,以减少对信号源的影响。

  3.负载效应的影响

  探头连接到信号源后,会对信号源的输出特性产生影响,这就是负载效应。探头对信号源的负载效应与探头的输入阻抗有关。输入阻抗越低,对信号源的负载效应越明显。

  对于高频信号,负载效应可能会导致信号幅度的下降或波形的失真。为了减小负载效应的影响,可以采用高输入阻抗的探头或使用特殊的补偿电路。

  4.寄生参数的影响

  除了带宽、阻抗和负载效应之外,探头本身还存在一些寄生参数,例如电容、电感和电阻,这些参数也会对信号产生影响。

  探头的电容会造成信号的衰减,尤其是在高频情况下。探头的电感会导致信号延迟和相位偏移。而探头的电阻则会影响信号的幅度和波形。

  罗德与施瓦茨示波器探头通常会采用各种技术来减小寄生参数的影响,例如,采用低电容的材料、优化电路设计等。

  5.选择合适的探头

  在选择示波器探头时,需要考虑以下因素:

  探头的带宽:确保探头带宽大于被测信号的最高频率。

  探头的阻抗:确保探头阻抗与信号源阻抗匹配。

  探头的负载效应:评估探头对信号源的负载效应,并采取相应的措施。

  探头的寄生参数:选择寄生参数较小的探头。

  6.使用探头的注意事项

  在使用示波器探头时,需要注意以下事项:

  正确连接探头:确保探头正确连接到示波器和被测信号源。

  调整探头补偿:对于部分探头,需要根据被测信号的特性进行补偿调整,以获得准确的测量结果。

  避免探头产生干扰:避免探头与其他电路或设备发生接触,防止产生干扰。

  定期校准探头:定期校准探头,确保探头的性能和测量精度。

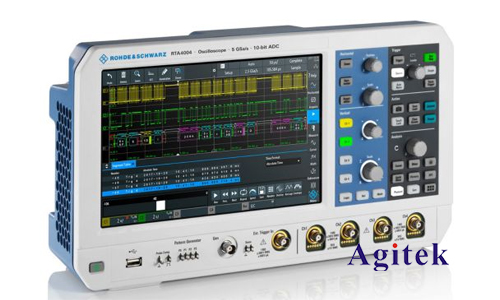

罗德与施瓦茨示波器探头对信号的影响(图2)


  罗德与施瓦茨示波器探头在电子测量中起着至关重要的作用,但探头本身也会对信号产生影响,进而影响测量结果的准确性。了解探头的特性,选择合适的探头,并注意使用时的注意事项,可以帮助用户获得更加准确可靠的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
