罗德与施瓦茨RTB2004示波器测量电流波形

发布日期:2024-06-27 17:13:44         浏览数:

  罗德与施瓦茨RTB2004示波器是一款功能强大且用途广泛的仪器,适用于各种电子电路和系统的测量任务。其高带宽、高采样率和多功能性使其成为测量电流波形的理想选择。本文将详细介绍如何使用RTB2004示波器测量电流波形,并探讨相关设置、技巧和注意事项。

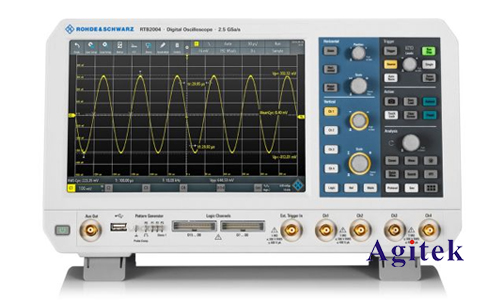

罗德与施瓦茨RTB2004示波器测量电流波形(图1)

  测量电流波形的原理

  电流波形测量通常利用电阻测量电压降的方式进行。将一个已知阻值的电阻(称为电流探头)串联在电路中,通过示波器测量该电阻两端的电压降,然后根据欧姆定律计算出电流值。

  使用RTB2004示波器测量电流波形

  1.连接电流探头

  选择合适的电流探头,确保其额定电流值符合被测电路的实际电流。

  将电流探头串联在被测电路中,并将探头的输出端连接到示波器的通道输入。

  2.示波器设置

  调整示波器的垂直刻度和时间刻度,以确保波形清晰可见。

  选择合适的耦合模式,通常使用交流耦合(AC)以滤除直流成分。

  根据需要设置触发条件,以便准确地捕捉到所需的波形。

  3.测量和分析

  使用示波器的测量工具,例如光标、自动测量功能等,测量电流波形的峰值、有效值、频率等参数。

  使用示波器的数学运算功能,对波形进行进一步处理和分析,例如计算平均电流、功率等。

  注意事项

  确保电流探头的连接正确,避免短路或错误连接。

  注意电流探头的额定电流值,避免超出其测量范围。

  使用合适的示波器设置,以获得准确的测量结果。

  在进行电流测量时,应注意安全,防止触电。

  其他技巧

  使用示波器的探头补偿功能,消除探头的寄生电容的影响。

  使用示波器的平均功能,降低噪声的影响。

  使用示波器的保存功能,记录测量结果。

  示例应用

  RTB2004示波器可广泛应用于各种应用场景,例如:

  电源测量:测量电源的电流输出波形,分析其性能指标。

  电机控制:测量电机控制系统中的电流波形,分析其效率和控制性能。

  音频放大器:测量音频放大器的电流波形,分析其功耗和失真度。

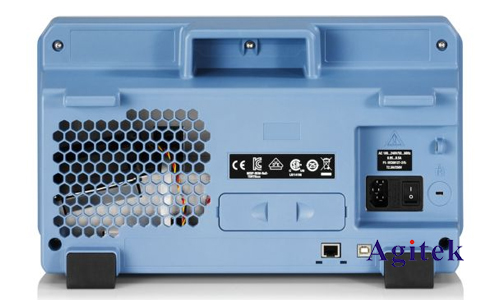

罗德与施瓦茨RTB2004示波器测量电流波形(图2)

  罗德与施瓦茨RTB2004示波器是一款功能强大的工具,可以轻松测量电流波形。通过合理设置和使用,用户可以获得准确、可靠的测量结果,并进一步分析电路的性能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
