泰克TBS2104X示波器测量频率的方法

发布日期:2024-07-04 16:57:33         浏览数:

  泰克TBS2104X示波器是一款功能强大的数字示波器,能够进行多种信号分析,其中包括频率测量。频率测量是电子工程领域中一项常见的测量任务,它可以帮助我们了解信号的周期性变化规律,并进行电路分析、故障诊断等工作。本文将详细介绍使用泰克TBS2104X示波器进行频率测量的多种方法,旨在帮助用户更好地掌握示波器的使用技巧,提升测量效率。

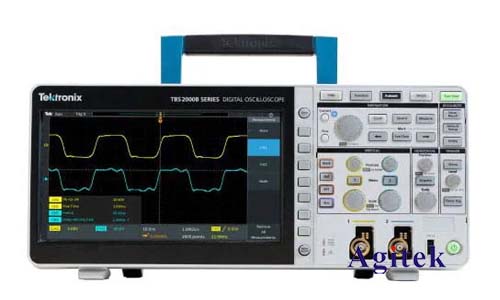

泰克TBS2104X示波器测量频率的方法(图1)

  一、自动频率测量

  泰克TBS2104X示波器内置自动频率测量功能,能够快速便捷地获得信号的频率信息。具体操作步骤如下:

  1.连接信号:将待测信号连接到示波器的输入通道。

  2.设置触发:选择合适的触发模式和触发电平,确保波形稳定显示。

  3.启用自动测量:在示波器界面中找到“测量”选项,并选择“频率”或“周期”。

  4.读取测量结果:示波器屏幕上会显示测得的频率值,通常以Hz或kHz为单位。

  二、手动频率测量

  在某些情况下,自动测量功能可能无法满足需求,例如当信号频率变化较快或信号不稳定时。这时可以采用手动频率测量方法,其原理是利用示波器屏幕上的时间刻度和信号周期进行计算。

  1.设置时间刻度:将示波器的时间刻度调整至合适的范围,确保至少能显示一个完整的信号周期。

  2.测量周期:使用示波器的光标功能测量一个完整的信号周期的时间长度,以秒为单位。

  3.计算频率:利用公式`频率=1/周期`计算信号的频率。

  三、其他测量技巧

  除了上述方法外,还可以使用一些技巧来提高频率测量的精度和效率:

  使用FFT分析:示波器内置的FFT分析功能可以将时域信号转换为频域信号,并显示信号的频谱图,方便观察信号的频率成分。

  使用频率计数器:如果需要进行高精度频率测量,可以使用外接频率计数器,其测量精度更高,可以达到纳秒级。

  调整信号带宽:对于一些频率变化较快的信号,可以适当调整示波器的带宽,以提高测量精度。

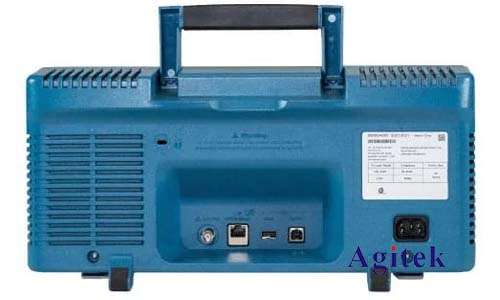

泰克TBS2104X示波器测量频率的方法(图2)

  泰克TBS2104X示波器提供了多种频率测量方法,用户可以根据实际需求选择合适的测量方法,并结合一些技巧,提高测量精度和效率。希望本文能够帮助用户更好地掌握示波器使用技巧,提升信号分析能力,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
