泰克TBS2072B示波器测量频率的方法

发布日期:2024-07-05 16:50:04         浏览数:

  泰克TBS2072B示波器是一款功能强大的数字存储示波器,其内置了多种测量工具,可以方便地进行各种信号参数的测量,其中包括频率测量。本文将详细介绍使用泰克TBS2072B示波器测量信号频率的两种方法:自动测量和手动测量。

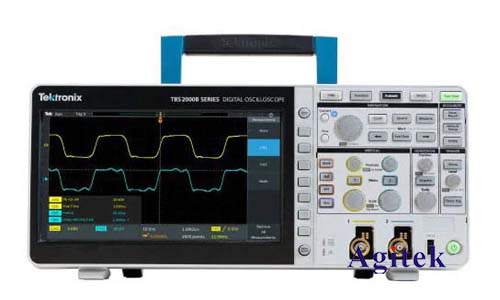

泰克TBS2072B示波器测量频率的方法(图1)

  一、自动测量

  泰克TBS2072B示波器内置自动测量功能,可以快速方便地测量信号频率。具体操作如下:

  1.连接信号源:将被测信号连接到示波器上的通道输入端口。

  2.设置通道参数:根据信号特点选择合适的通道设置,例如耦合方式、探头增益、垂直分辨率等。

  3.触发信号:设置合适的触发方式,确保示波器能稳定地捕捉到信号。

  4.使用自动测量功能:在示波器界面上,找到"测量"菜单或按钮,并选择"频率"选项。示波器会自动识别信号周期并计算出频率值,并将结果显示在屏幕上。

  5.查看测量结果:在屏幕上,可以看到测量的频率值以及其他相关参数,例如周期、幅度、占空比等。

  二、手动测量

  在某些情况下,自动测量无法满足精确度要求,或者需要进行更深入的分析。此时可以使用手动测量的方法,通过计算信号周期来确定频率。具体操作如下:

  1.设置时基:选择合适的时基,确保在示波器屏幕上可以清晰地观察到至少一个完整的信号周期。

  2.测量信号周期:使用光标工具在示波器屏幕上测量一个完整的信号周期的时间长度,即从一个波峰到下一个波峰或从一个波谷到下一个波谷的时间间隔。

  3.计算频率:使用公式频率=1/周期计算信号频率。

  举例说明:

  假设测量的信号周期为10毫秒,则信号频率为:

  频率=1/10毫秒=100 Hz

  三、注意事项

  1.信号频率范围:泰克TBS2072B示波器的频率测量范围取决于型号和配置,具体请参考用户手册。

  2.信号类型:对于非正弦波信号,例如方波、三角波等,需要谨慎选择测量周期,以确保测量结果准确。

  3.测量误差:测量结果会受到多种因素的影响,例如示波器的精度、信号本身的稳定性等,因此需要进行适当的误差分析。

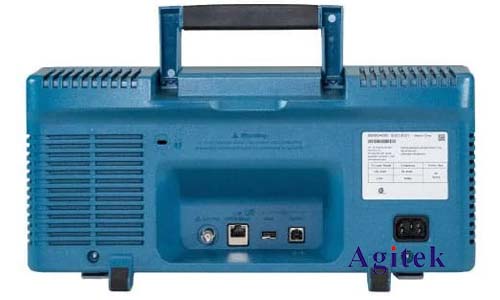

泰克TBS2072B示波器测量频率的方法(图2)

  使用泰克TBS2072B示波器测量信号频率的方法主要有两种:自动测量和手动测量。自动测量方法操作简便快捷,适合快速获取频率值;手动测量方法更精确,适合需要进行深入分析的情况。根据实际需要选择合适的测量方法,并注意测量误差,可以确保测量结果的准确性和可靠性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
