普源MSO2202A示波器测晶振波形

发布日期:2024-07-05 16:53:46         浏览数:

  晶振是现代电子设备中不可或缺的器件,其稳定可靠的频率信号为各种电路提供精确的计时基准。在实际应用中,我们经常需要测量晶振的输出波形,以判断其工作状态是否正常。普源MSO2202A示波器是一款功能强大的数字存储示波器,具有多种测量和分析功能,非常适合用于晶振波形的测试。本文将详细介绍使用普源MSO2202A示波器测量晶振波形的方法,并结合实例进行讲解。

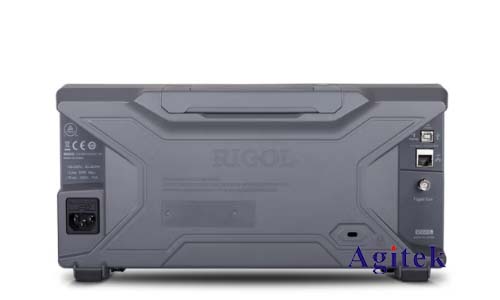

普源MSO2202A示波器测晶振波形(图1)

  一、实验准备

  1.实验器材

  普源MSO2202A示波器

  被测晶振

  信号发生器(可选)

  连接线

  2.实验环境

  确保示波器接地良好。

  实验环境应保持安静,避免周围环境干扰。

  二、测量方法

  1.连接线路

  将晶振输出端连接到示波器的通道1,并根据晶振型号选择合适的探头。如果需要测量晶振的输入信号,则需将信号发生器的输出连接到晶振的输入端,并连接到示波器的通道2。

  2.设置示波器参数

  时基设置:根据晶振频率选择合适的时基范围,例如,对于10MHz的晶振,可以选择10ns/div或20ns/div的时基。

  电压量程:选择合适的电压量程,确保晶振波形能完整显示在示波器屏幕上。

  耦合方式:一般选择直流耦合方式。

  触发方式:选择合适的触发方式,例如边沿触发,并设置合适的触发电平。

  通道设置:设置通道1的耦合方式、阻抗等参数,确保信号的完整性。

  3.观察波形

  在示波器上观察晶振输出波形,检查以下指标:

  频率:通过测量波形周期,计算晶振实际频率,并与标称频率进行比较。

  振幅:测量波形峰峰值电压,判断晶振输出信号的强度。

  占空比:测量波形高电平持续时间与波形周期之比,判断晶振输出信号的占空比。

  波形失真:观察波形是否出现毛刺、抖动等现象,判断晶振工作状态是否正常。

  三、实例分析

  1.测量10MHz晶振波形

  假设我们测量一个10MHz的晶振,将晶振输出端连接到示波器通道1,并设置时基为10ns/div,电压量程为2V/div,触发方式为边沿触发,触发电平设置为1V。观察示波器屏幕,我们可以看到一个稳定的方波信号,其周期为100ns,峰峰值电压为2V,占空比约为50%,与10MHz晶振的理论参数一致。

  2.测量晶振启动过程

  如果需要测量晶振的启动过程,可以将信号发生器输出一个方波信号连接到晶振的输入端,并连接到示波器的通道2。设置示波器时基为1ms/div,观察通道1和通道2的波形。在通道2的方波信号触发下,观察通道1的波形,可以清晰地看到晶振从静止状态逐渐振荡到稳定状态的过程。

  四、注意事项

  测量时,应尽量避免外部干扰,例如电磁干扰、静电干扰等。

  选择合适的探头,以确保信号的完整性和精度。

  测量晶振频率时,应选择合适的时基范围,以确保测量结果的准确性。

  观察波形时,要注意波形的细节,例如振幅、占空比、抖动等,以判断晶振工作状态是否正常。

普源MSO2202A示波器测晶振波形(图2)

  使用普源MSO2202A示波器测量晶振波形是一种简单快捷的方法,可以帮助我们快速判断晶振的工作状态是否正常。通过选择合适的测量参数,观察波形的细节,我们可以获得丰富的晶振工作信息,为电路设计和故障诊断提供参考,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
