泰克TBS2202B示波器测量频率

发布日期:2024-07-09 17:00:48         浏览数:

  泰克TBS2202B示波器是一款功能强大的数字存储示波器,广泛应用于电子工程、科研等领域。其强大的功能不仅可以捕捉信号的波形,还可以进行多种测量,其中频率测量是最常见的应用之一。本文将详细介绍使用泰克TBS2202B示波器进行频率测量的多种方法,包括手动测量、自动测量以及FFT分析。

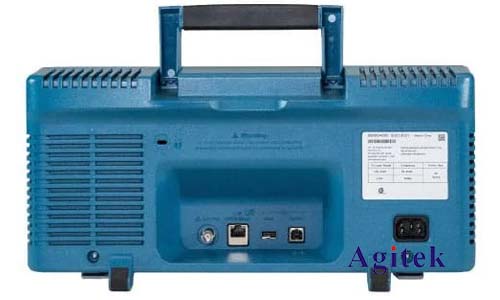

泰克TBS2202B示波器测量频率(图1)

  一、手动测量

  手动测量是最基础的频率测量方法,可以通过观察示波器显示的波形,手动计算得到频率。

  1.设置时基:调整示波器的时间刻度,使波形在一个或多个周期内完全显示在屏幕上。

  2.测量周期:使用示波器的光标功能,测量波形一个完整周期的宽度。

  3.计算频率:频率等于波形周期的倒数,即F=1/T,其中F为频率,T为周期。

  二、自动测量

  泰克TBS2202B示波器内置自动测量功能,可以方便地进行频率测量。

  1.选择测量参数:在示波器界面中,选择“测量”选项,然后选择“频率”参数。

  2.设置触发:设置触发条件,以确保波形稳定显示在屏幕上。

  3.读取测量值:示波器会自动显示测量的频率值。

  三、FFT分析

  FFT(快速傅立叶变换)分析是一种更精确的频率测量方法,可以识别出信号中包含的多种频率成分。

  1.开启FFT分析:在示波器界面中,选择“FFT”选项。

  2.设置窗口函数:选择合适的窗口函数,例如汉宁窗,以减少频谱泄漏。

  3.观察频谱图:示波器会显示信号的频谱图,其中峰值代表信号中包含的频率成分。

  四、注意事项

  信号稳定性:确保被测信号稳定,避免干扰因素的影响。

  测量范围:确保示波器的时间刻度和电压量程适合被测信号。

  信号类型:不同类型的信号,例如正弦波、方波等,测量方法可能略有不同。

  精度:手动测量的精度较低,自动测量和FFT分析的精度较高。

泰克TBS2202B示波器测量频率(图2)

  泰克TBS2202B示波器提供了多种频率测量方法,用户可以根据实际需求选择最合适的测量方式。手动测量适用于快速测量,自动测量则更加方便,而FFT分析可以提供更精确的测量结果。掌握这些测量技巧,能够帮助用户更加准确地分析和理解信号,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
