是德DSOX3054G示波器测试纹波方法

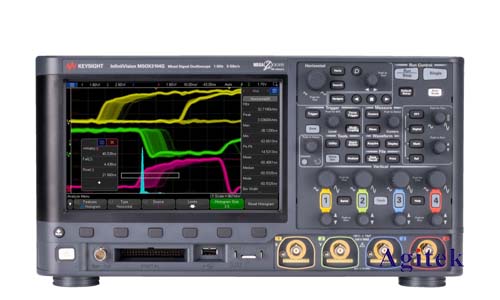

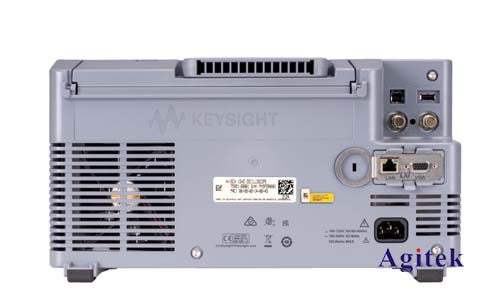

Keysight DSOX3054G示波器是一款功能强大的数字存储示波器,广泛应用于电子设计、测试和维护领域。其中,纹波测试是评估电源或信号质量的重要指标,也是示波器常见应用之一。本文将详细介绍如何使用DSOX3054G示波器进行纹波测试,并提供一些实用的技巧和建议。
一、测试准备
1.连接示波器和测试对象:首先,将示波器的探头连接到测试对象的测试点。请确保探头与测试点接触良好,以保证信号完整性和测量精度。
2.选择合适的探头:根据测试信号的幅值和频率选择合适的示波器探头。对于低电压信号,可以使用高阻抗探头,而对于高电压信号则需要使用低阻抗探头。
3.设置示波器的触发方式:触发方式决定了示波器开始捕获信号的时间点。对于纹波测试,通常选择边缘触发或斜率触发,以确保能够捕捉到完整的纹波信号。
二、设置参数
1.时间尺度和电压量程:调整时间尺度和电压量程以确保能够清晰地观察到纹波信号的细节。建议将时间尺度设置得足够短,以便能够看到纹波的峰峰值和频率。
2.带宽限制:如果测试信号包含高频噪声,可以开启带宽限制功能,以减少噪声的影响,提高信号质量。
3.平均模式:对于随机噪声较大的信号,可以通过开启平均模式来降低噪声的影响,提高信号的信噪比。
4.测量选项:DSOX3054G示波器提供了多种测量选项,如峰峰值、平均值、RMS值等,可以根据测试需求选择合适的选项。
三、数据分析
1.观察纹波波形:通过观察示波器显示的纹波波形,可以判断纹波的频率、幅度、形状等特性。
2.测量纹波参数:使用示波器提供的测量功能,可以测量纹波的峰峰值、RMS值、频率等参数,以便进一步分析和评估。
3.使用数学运算:DSOX3054G示波器支持多种数学运算功能,例如求和、差值、FFT等,可以帮助用户更深入地分析纹波信号。
4.生成报告:示波器可以将测量结果保存为图片或文本文件,以便生成测试报告。
四、实际案例
例如,在测试电源模块的纹波时,需要将示波器的探头连接到电源输出端。通过设置合适的参数,观察和测量电源输出电压的纹波,可以评估电源模块的性能,判断其是否满足设计要求。
五、常见问题解答
1.如何消除探头引入的噪声?
使用高质量的探头。
使用屏蔽探头。
将探头连接到接地点。
2.如何减少电源噪声的影响?
使用稳压电源。
使用滤波器。
将测试对象远离其他噪声源。
3.如何提高纹波测试的精度?
使用高精度探头。
使用校准过的示波器。
多次测量并取平均值。
Keysight DSOX3054G示波器是一款功能强大的工具,可以用于进行多种纹波测试。本文详细介绍了如何使用该示波器进行纹波测试,并提供了实际案例和常见问题解答。通过学习和应用本文提供的知识和技巧,用户可以快速上手并进行准确的纹波测试,帮助提升产品性能和可靠性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
