普源示波器快沿信号校正

发布日期:2024-08-28 15:33:32         浏览数:

  在电子测量领域,示波器是不可或缺的工具之一。而对于快沿信号的测量,准确的校正至关重要。普源示波器以其出色的性能和稳定性,在众多应用场景中发挥着重要作用。本文将详细介绍普源示波器快沿信号校正的方法和步骤。

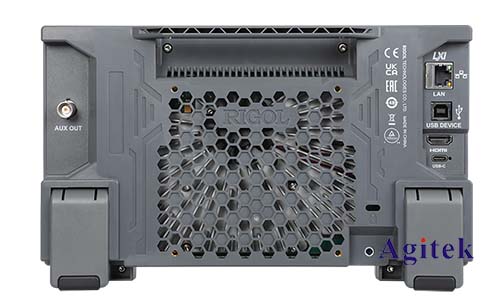

普源示波器快沿信号校正(图1)

  一、快沿信号的重要性

  快沿信号通常具有陡峭的上升和下降时间,广泛存在于数字电路、通信系统、高速数据传输等领域。准确测量快沿信号可以帮助工程师分析电路的性能、诊断故障、优化设计。然而,由于快沿信号的特殊性,其测量容易受到示波器自身特性以及外部环境的影响,因此需要进行校正。

  二、普源示波器的优势

  普源示波器在快沿信号测量方面具有以下优势:

  1.高带宽:能够捕捉高频快沿信号,确保信号的完整性。

  2.低噪声:减少噪声对信号测量的干扰,提高测量精度。

  3.快速采样率:可以准确地捕捉快沿信号的瞬间变化。

  4.丰富的校正功能:提供多种校正方法,满足不同测量需求。

  三、快沿信号校正的方法

  1.探头补偿

  -探头是连接示波器与被测信号的重要环节。对于快沿信号,探头的电容和电感会对信号产生影响,因此需要进行探头补偿。

  -连接探头到示波器的校准信号输出端口,调整探头的补偿旋钮,使示波器显示的方波信号稳定、无过冲和欠冲。

  2.示波器校准

  -普源示波器通常具有内部校准功能。定期进行示波器校准可以确保测量的准确性。

  -按照示波器的操作手册,进行校准操作。校准过程包括垂直增益、水平时间基准、触发等参数的调整。

  3.信号源校正

  -如果使用外部信号源产生快沿信号,需要对信号源进行校正。确保信号源输出的信号稳定、准确。

  -检查信号源的输出幅度、频率、上升时间等参数,根据需要进行调整。

  四、校正步骤详解

  1.准备工作

  -确保示波器和探头处于良好的工作状态。

  -准备标准的快沿信号源,如脉冲发生器。

  2.探头补偿

  -将探头连接到示波器的校准信号输出端口。

  -观察示波器显示的方波信号,调整探头的补偿旋钮,直到方波信号稳定、无过冲和欠冲。

  3.示波器校准

  -进入示波器的校准模式。

  -按照操作手册的指示,依次进行垂直增益、水平时间基准、触发等参数的校准。

  -在校准过程中,注意观察示波器的显示,确保校准结果准确。

  4.信号源校正

  -将信号源连接到示波器的输入端口。

  -检查信号源的输出参数,如幅度、频率、上升时间等。

  -根据需要调整信号源的参数,使其输出符合要求的快沿信号。

  5.验证校正结果

  -使用校正后的示波器和探头测量快沿信号。

  -观察示波器显示的信号波形,检查上升时间、下降时间、幅度等参数是否准确。

  -如果需要,可以进行多次测量,以验证校正结果的稳定性和可靠性。

  五、注意事项

  1.在进行快沿信号校正时,要确保操作环境稳定,避免外部干扰。

  2.严格按照示波器和信号源的操作手册进行操作,避免误操作导致设备损坏。

  3.定期进行示波器和探头的校准,以确保测量的准确性。

  4.如果对快沿信号的测量要求较高,可以使用专业的校准设备进行更精确的校正。

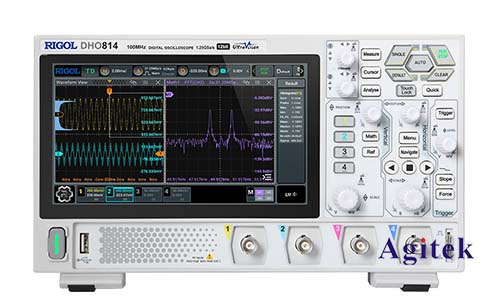

普源示波器快沿信号校正(图2)

  总之,普源示波器的快沿信号校正对于准确测量快沿信号至关重要。通过正确的方法和步骤进行校正,可以提高测量的精度和可靠性,为电子工程师的工作提供有力支持,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
