普源MSO7034示波器测量噪声的方法

发布日期:2024-08-30 14:35:25         浏览数:

  在电子工程领域中,准确测量噪声对于确保电路性能和可靠性至关重要。普源MSO7034示波器作为一款功能强大的测量工具,能够有效地帮助我们测量噪声。下面就为大家详细介绍普源MSO7034示波器测量噪声的方法。

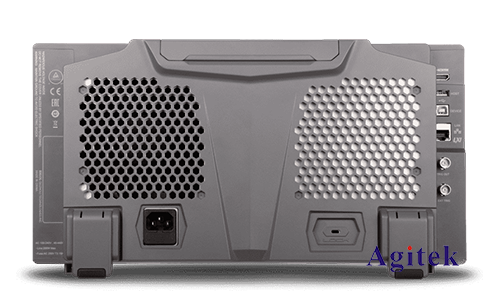

普源MSO7034示波器测量噪声的方法(图1)

  一、准备工作

  1.确保普源MSO7034示波器正常工作,连接好电源并进行必要的校准。

  2.准备需要测量噪声的电路或信号源,并将其正确连接到示波器的输入通道。可以使用探头或直接连接,确保连接牢固且信号传输稳定。

  二、设置示波器参数

  1.选择合适的输入通道:根据实际测量需求,选择要测量噪声的通道。普源MSO7034示波器通常具有多个输入通道,可以同时测量多个信号。

  2.调整垂直刻度:根据预期的噪声幅度,调整示波器的垂直刻度,以便能够清晰地观察到噪声信号。可以先将垂直刻度设置得较大,然后逐步减小,直到能够看到噪声的细节。

  3.设置触发方式:为了稳定地显示噪声信号,需要设置合适的触发方式。对于噪声测量,通常可以使用“自动”触发或“正常”触发,并根据实际情况调整触发电平。

  4.选择合适的采样率和存储深度:较高的采样率可以更准确地捕捉噪声信号的细节,但也会占用更多的存储资源。根据噪声的频率范围和测量时间要求,选择合适的采样率和存储深度。

  三、测量噪声

  1.观察噪声波形:在设置好示波器参数后,可以观察到噪声信号的波形。注意观察噪声的幅度、频率分布和时域特性。可以使用示波器的测量功能,如峰峰值、有效值、平均值等,来定量地描述噪声的大小。

  2.进行频谱分析:普源MSO7034示波器通常具有频谱分析功能,可以将噪声信号从时域转换到频域进行分析。通过频谱分析,可以了解噪声的频率成分和分布情况,有助于确定噪声的来源和性质。

  3.使用统计功能:示波器的统计功能可以对噪声信号进行统计分析,如最大值、最小值、标准差等。这些统计参数可以帮助我们更好地理解噪声的特性和变化范围。

  四、注意事项

  1.接地良好:确保测量系统接地良好,以减少外部干扰对噪声测量的影响。可以使用接地夹或接地电缆将示波器和被测电路接地。

  2.避免干扰:在测量噪声时,要尽量避免外部干扰源的影响,如电磁干扰、电源波动等。可以将示波器和被测电路放置在屏蔽良好的环境中,或者使用滤波器来减少干扰。

  3.多次测量取平均值:由于噪声具有随机性,单次测量可能不够准确。可以进行多次测量,并取平均值来提高测量结果的可靠性。

普源MSO7034示波器测量噪声的方法(图2)

  总之,普源MSO7034示波器是一款功能强大的测量工具,可以有效地帮助我们测量噪声。通过正确设置示波器参数、选择合适的测量方法和注意事项,我们可以获得准确可靠的噪声测量结果,为电子工程设计和故障诊断提供有力支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
